7.11. ОЦЕНКА ОБМЕНА ДАННЫМИ В РЕЖИМЕ ПОДКЛЮЧЕНИЯ К ПЛК

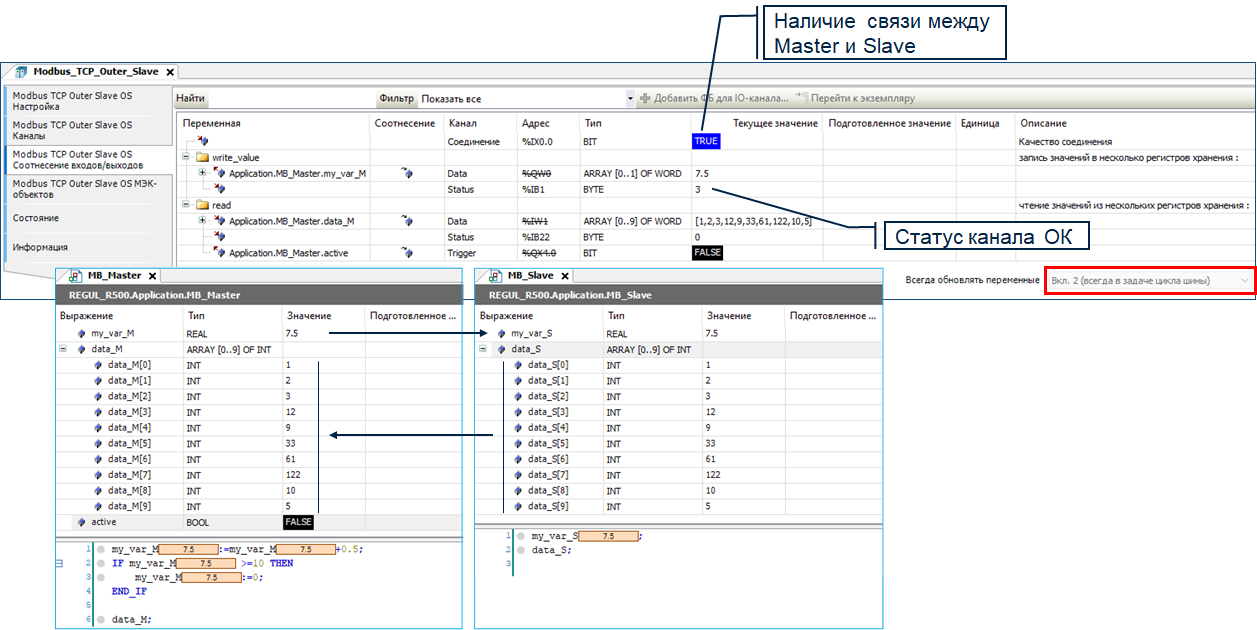

После загрузки проекта в контроллер и подключения к нему из среды разработки Astra.IDE, во вкладке «Modbus TCP Outer Slave OS Соотнесение входов/выходов» будут доступны следующие возможности:
В верхней строке наблюдайте за состоянием соединения по Modbus между Master- и Slave-устройствами (TRUE – наличие связи, FALSE – ошибка связи).
Оценивайте значение канала write_value, через который записываются данные в Slave-устройство. Аналогичные значения наблюдайте в переменной my_var_S программы MB_Slave.
Оценивайте статус канала (детальное описание статусных значений представлено на следующем слайде).
Через канал read вычитываются данные из Slave-устройства. Для вычитывания данных из Slave-устройство введите TRUE в поле «Подготовленное значение» триггерной переменной active и комбинацией кнопок Ctrl+F7 на клавиатуре компьютера запишите значение в ПЛК. В результате в поле «Текущее значение» переменной data_M наблюдайте вычитанные данные из массива data_S программы MB_Slave slave-устройства.
Для того, чтобы была возможность наблюдать значения переменных каналов из среды разработки Astra.IDE в реальном времени при подключении к контроллеру, необходимо их использовать в коде исполняемой части какой-либо программы или указать в поле «Всегда обновлять переменные -> Вкл. 2 (всегда в заданном цикле шины)».
