11.12. САМОСТОЯТЕЛЬНОЕ ПРАКТИЧЕСКОЕ ЗАДАНИЕ 11.1

Задание. Настройка OPC DA коммуникации между контроллером REGUL R500, сервером Regul OPC DA Server, и клиентской утилитой OPC Quick Client как показано на структурной схеме 1.

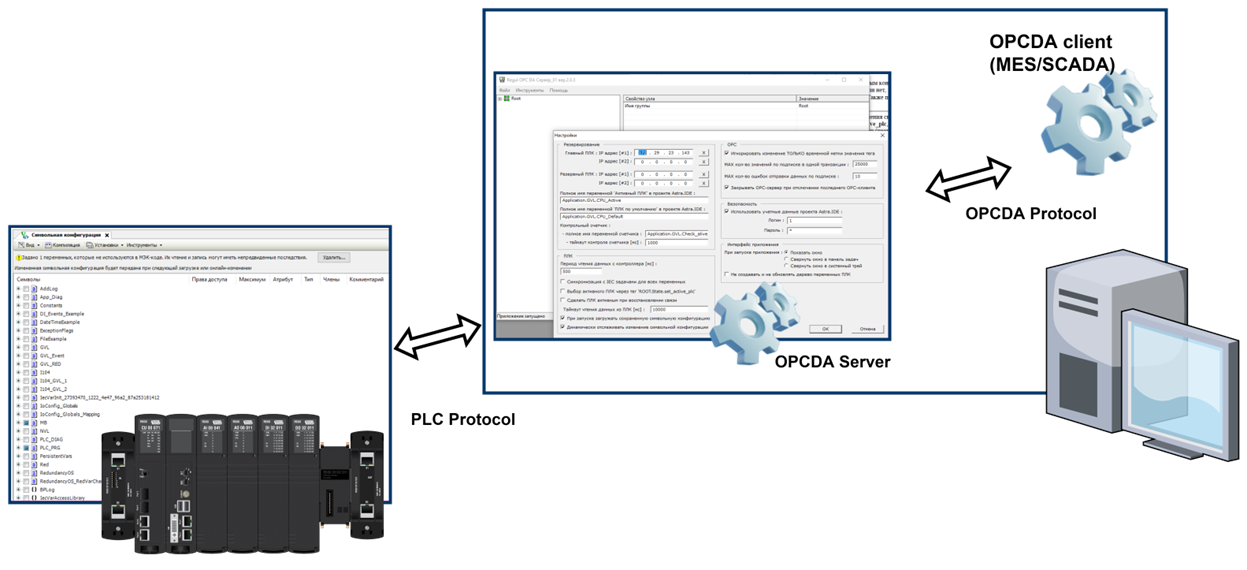

Структурная схема 1

Порядок выполнения.

Запустите виртуальный ПЛК. В сканере сети среды разработки Astra.IDE выполните поиск виртуального ПЛК и назначьте коммуникационному интерфейсу IP адрес в подсети сетевой карты компьютера.
В среде разработки Astra.IDE создайте новый проект, используя "Мастер конфигурации Regul".

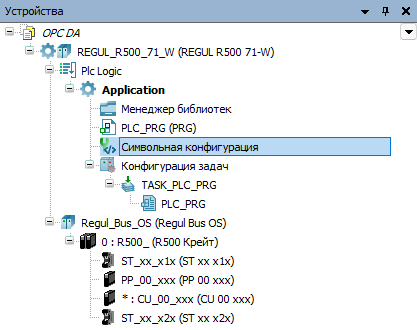

В проекте добавьте компонент "Символьная конфигурация", виртуального ПЛК REGUL_R500_71_W.
Перейдите в программу "PLC_PRG" и перепишите код, который представлен ниже.
Выполните компиляцию проекта.
Перейдите в компонент "Символьная конфигурация" и в столбце "Символы" установите флаг в поле программы "PLC_PRG".

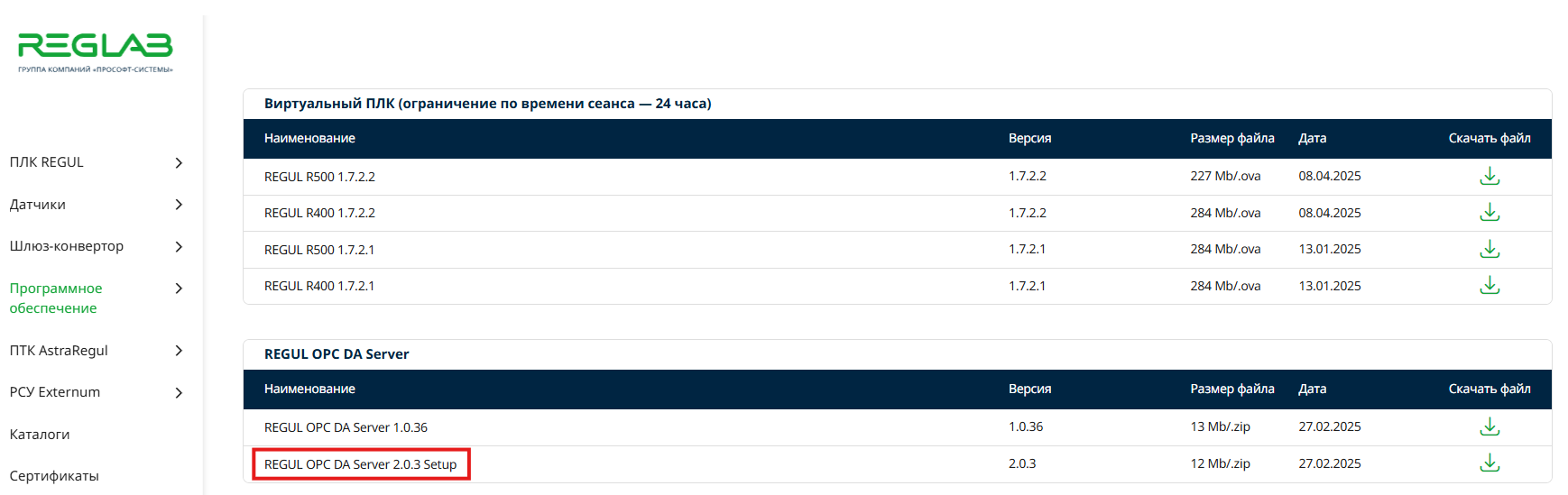

Скачайте с сайта "РЕГЛАБ" утилиту REGUL OPC DA Server.

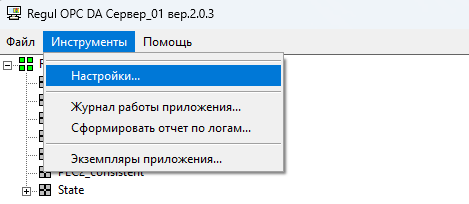

Запустите утилиту REGUL OPC DA Server и перейдите в раздел "Инструменты". В разделе "Инструменты" выберете пункт "Настройки".

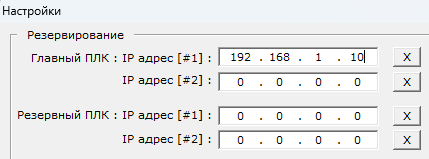

Перейдите в поле "Резервирование" окна "Настройки" и в пункте "Главный ПЛК: IP адрес [#1]" задайте IP своего виртуального контроллера.

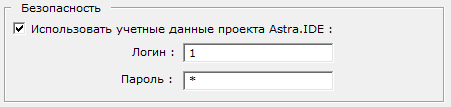

Перейдите в поле безопасность и установите флаг «Использовать учетные данные проекта Astra.IDE» и укажите логин, пароль доступа к ПЛК, который был задан через среду разработки Astra.IDE.
Для консистентной передачи данных выполните следующие действия:

- Активируйте флаг "Синхронизация с IEC задачами для всех переменных" в окне "Настройки" Regul OPC DA сервера.

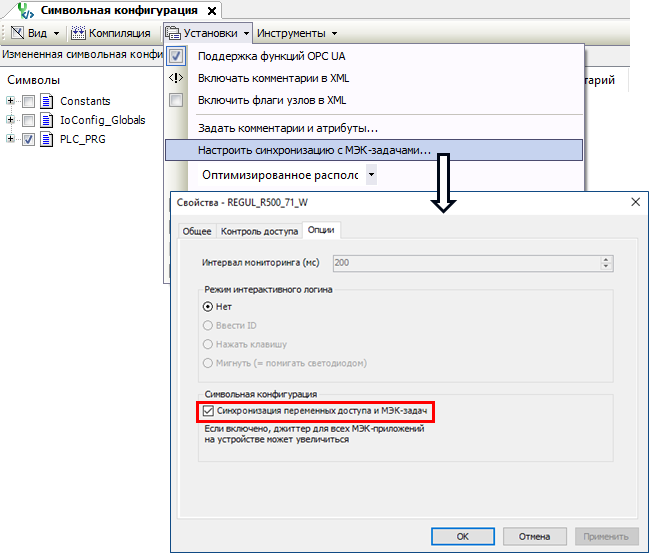

- Активируйте флаг "Синхронизации переменных доступа и МЭК-задач" в окне "Свойства".
Скачайте с официального сайта "OPCTI" или по ссылке утилиту OPC Quick Client.
Установите компонент "OPC Core Components Redistributable x64" для ОС Windows.

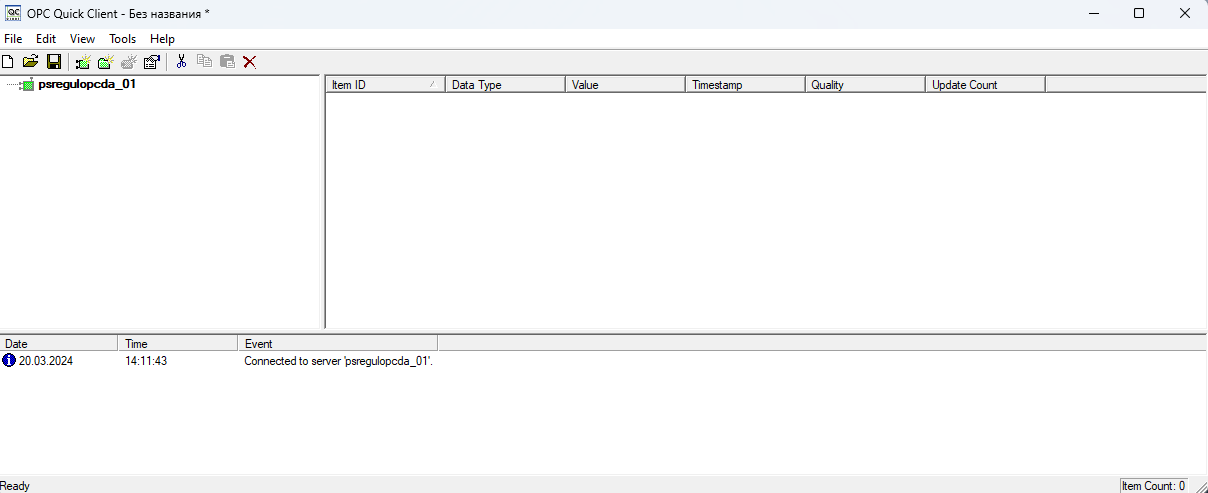

Запустите утилиту OPC Quick Client от имени администратора и добавьте REGUL OPC DA сервер.

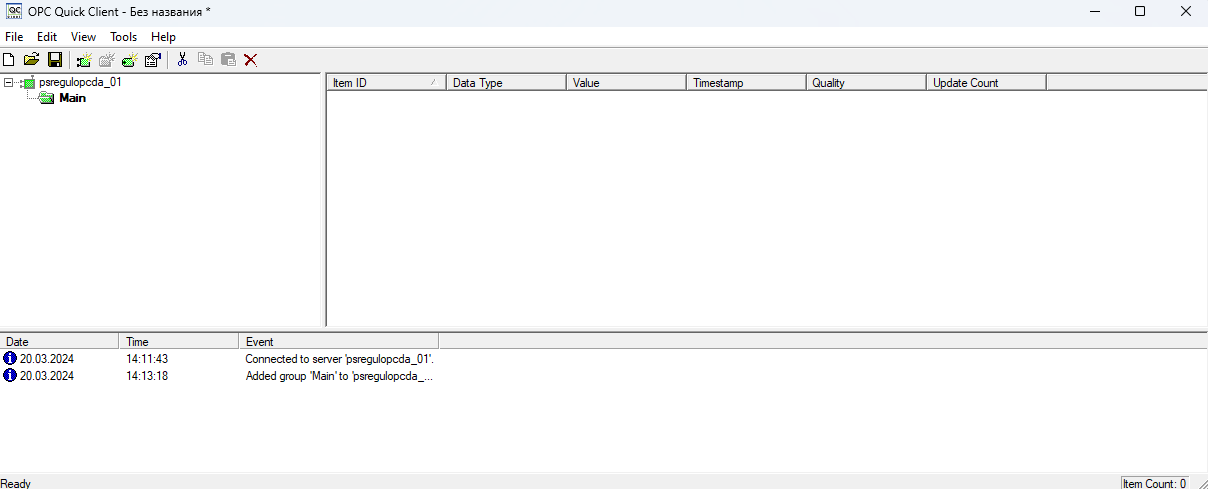

Выполните добавление группы с присвоением ей имени в поле "Name".

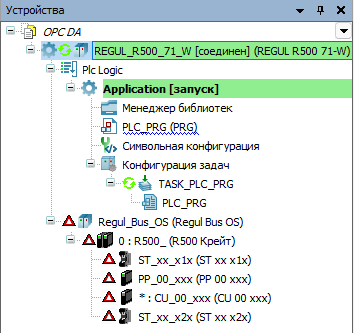

Выполните логин к виртуальному ПЛК и загрузите в него приложение. Запустите приложение кнопкой "Старт".

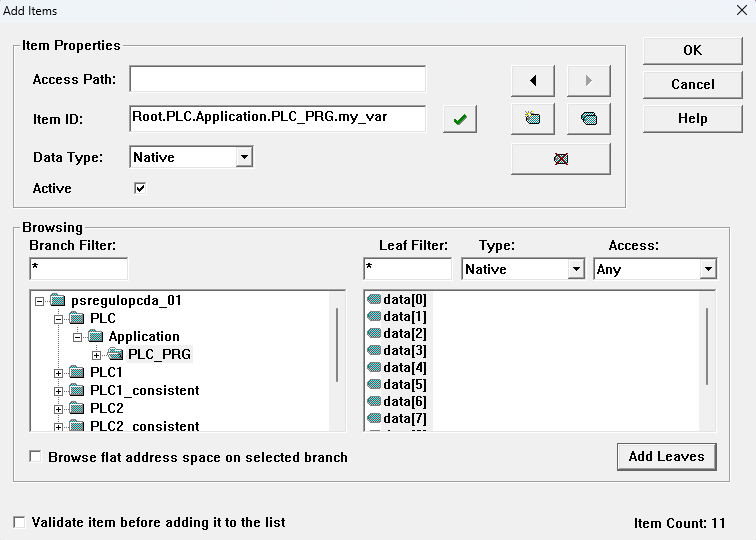

Добавьте в приложении OPC Quick Client необходимые переменные, выбирая их в окне "Add Items".
Проверьте, что значение переменной "my_var" передается в OPC Quick Client.

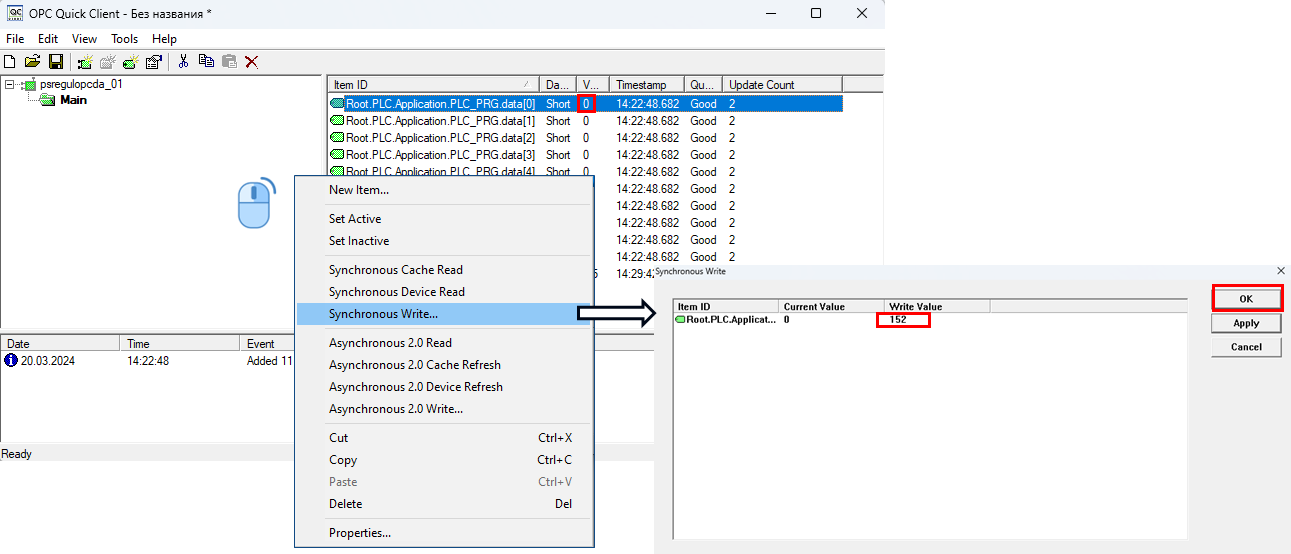

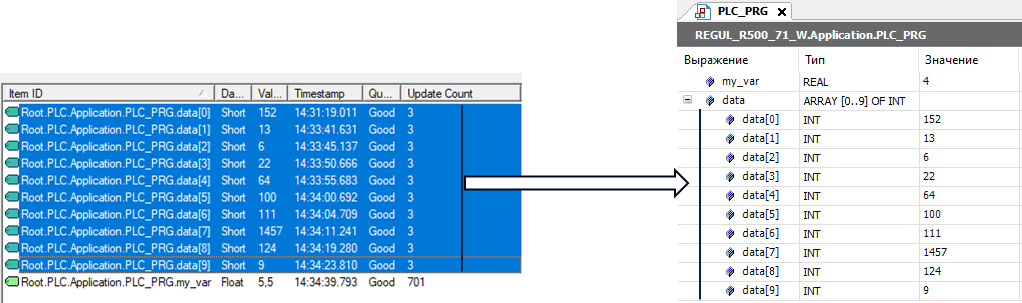

Запишите значения в массив переменной "data". Для записи переменной в ПЛК откройте окно "Synchronous Write", задайте необходимое значение в поле "Write Value", нажмите кнопку "OK".
Заполните массив произвольными значениями и проверьте, что они передаются в ПЛК.
