5.6.4.2.1.3.1. Алгоритм

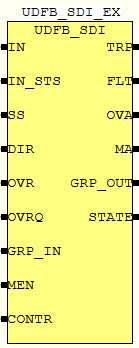

Функциональный блок предназначен для обработки цифровых входных сигналов.
Цифровой вход с поля подключается к IN. Через вход CONTR по значениям 2 и 3 бита (заданию типа срабатывания защит от HMI) блок предоставляет возможность трактовать контакт как размыкающий (FALSE = NC) или замыкающий (TRUE = NO).
|
Тип срабатывания защиты
|
Описание
|
|
NO
|
Если значение входа становится TRUE, то формируется сигнал тревоги.
|
|
NC
|
Если значение входа становится FALSE, то формируется сигнал тревоги.
|
При этом на выходе TRP сигнала тревог всегда устанавливаются значения в зависимости от параметра DIR (направление срабатывания):
|
DIR
|
TRP
|
|
TRUE
|
TRUE
|
|
FALSE
|
FALSE
|
Выход FLT устанавливается в FALSE, когда система обнаруживает отказ канала дискретного ввода (IN_STS = FALSE).
FLT = IN_STS
|
В результате также будет сформирован сигнал тревоги IOP.
Блок может быть сконфигурирован для перехода в состояние тревоги по сигналу от внешней логики (вход OVRQ, выход OVA повторяет OVRQ). Внешнюю логику OVRQ можно включить/отключить, задав на вход OVR значения TRUE/FALSE соответственно. Если значении входа OVRQ становится FALSE при участии внешней логики, то формируется сигнал тревоги.
MOS может быть активирован на АРМ оператора в окне настроек с помощью кнопки "Запрет технического обслуживания", если приходит сигнал разрешения на вход MEN от блока UDFB_MOES.
Для ограничения количества блоков, у которых одновременно может быть активирован режим MOS используется функционал входа GRP_IN (запрет от группы MOS) и выхода GRP_OUT (запрет для группы MOS). Для реализации данного функционала требуется создать глобальную Safety переменную типа BOOL в области SafetyGVL (например, с именем GROUP1_MOS) и привязать ее одновременно к входу GRP_IN и выходу GRP_OUT каждого блока, для которых мы хотим реализовать ограничение. Таким образом после реализации указанной схемы можно будет активировать режим MOS только у одного блока из группы.
