5.3.4.1.1.9. ELTEX_MES2324FB

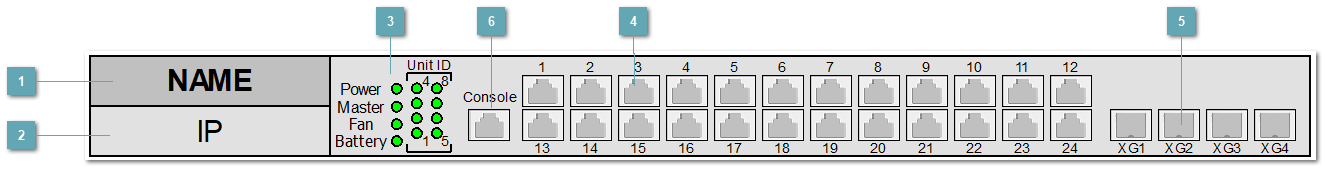

 NAMEЗадаваемое значение тега устройства (KKS) коммутатора.
|
|
 IPЗадаваемое значение IP коммутатора.
|
|
 Индикаторы
|
Индикатор
|
Состояние индикатора
|
Состояние модуля
|
|
Индикатор
Power
|
|
Питание включено, нормальная работа устройства.
|
|
Мигает
|
Самотестирование устройства при старте (POST)
|
|
|
Отсутствие первичного питания основного источника (при питании устройства от резервного источника) или авария основного источника питания
|
|
|
Питание выключено
|
|
Индикатор
Master
|
|
Устройство является «мастером» стека
|
|
|
Устройство не является «мастером» в стеке или не задан режим стекирования.
|
|
Индикатор
Fan
|
|
Отказ одного или более вентиляторов
|
|
|
Все вентиляторы исправны
|
|
Индикатор
UnitID
|
|
Индикатор номера устройства в стеке.
|
|
|
Коммутатор работает в автономном режиме без стекирования
|
|
Индикатор
Battery
|
|
АКБ подключена, питание в норме
|
|
Мигает
|
АКБ заряжается
|
|
Мигает
|
Основное питание отключено, АКБ разряжается
|
|
|
Авария РТБ (расцепителя тока батареи)
|
|
Мигает
|
Низкий уровень заряда АКБ
|
|
|
АКБ отключена
| |
|
 Индикаторы портов коммутатора 1-24
|
Состояние индикатора
|
Описание
|
|
|
|
Наличие соединения через порт
|
|
|
|
Отсутствие соединения через порт
|
|
|
|
Порт не включен
|
|
|
|
Нет связи с источником данных
| |
|
 Порты XG1-4
|
Состояние индикатора
|
Описание
|
|
|
|
Наличие соединения через порт
|
|
|
|
Отсутствие соединения через порт
|
|
|
|
Порт не включен
|
|
|
|
Нет связи с источником данных
| |
|
 Порт CONSOLE
|
Состояние индикатора
|
Описание
|
|
|
|
Наличие соединения через порт
|
|
|
|
Отсутствие соединения через порт
|
|
|
|
Порт не включен
|
|
|
|
Нет связи с источником данных
| |
|
Индикация
Когда обнаруживается потеря связи, по контуру появляется белая линия.
