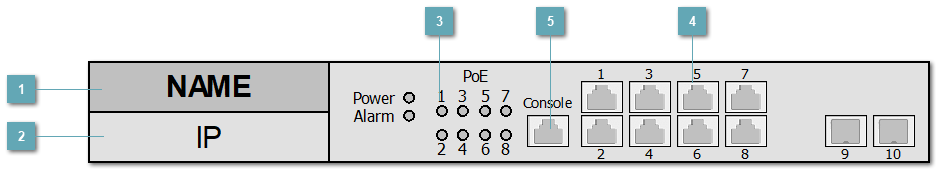

5.3.4.1.3.22. ELTEX_MES2408P
 NAMEЗадаваемое значение тега устройства (KKS) коммутатора.
|
|
 IPЗадаваемое значение IP коммутатора.
|
|
 Индикаторы
|
Индикатор
|
Состояние индикатора
|
Состояние модуля
|
|
Индикатор
Power
|
|
Питание включено, нормальная работа устройства
|
|
Мигает
|
Самотестирование устройства при старте (POST)
|
|
|
Питание выключено
|
|
Индикатор
Alarm
|
|
Перегрев
|
|
|
Нормальная работа устройства
|
|
Индикатор
POE
|
|
Подключен потребитель PoE (горит индикатор, соответствующий порту)
|
|
|
Ошибка PoE на порту
|
|
|
Потребитель PoE не подключен
| |
|
 Индикаторы портов коммутатора 1-10
|
Состояние индикатора
|
Описание
|
|
|
|
Наличие соединения через порт
|
|
|
|
Отсутствие соединения через порт
|
|
|
|
Порт не включен
|
|
|
|
Нет связи с источником данных
| |
|
 Порт CONSOLE
|
Состояние индикатора
|
Описание
|
|
|
|
Наличие соединения через порт
|
|
|
|
Отсутствие соединения через порт
|
|
|
|
Порт не включен
|
|
|
|
Нет связи с источником данных
| |
|
Индикация
Когда обнаруживается потеря связи, по контуру появляется белая линия.
