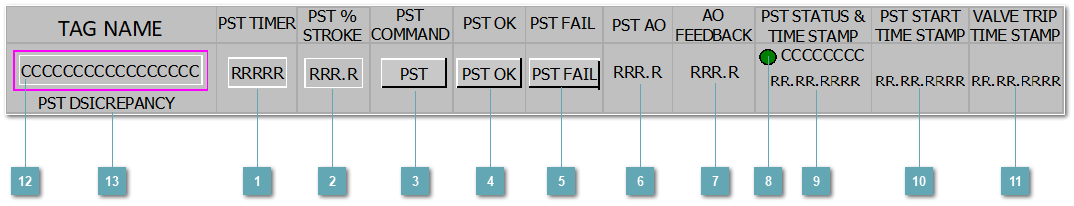

5.5.2.4.5.5.2. Мнемосимвол



5.5.2.4.5.5.2. Мнемосимвол

1

Таймера PST

Зона вызова для ввода значения таймера PST.
2

Ход клапана

Зона вызова для ввода значения задания хода клапана.
3

Кнопка запуска испытаний

Кнопка формирования команды начала испытаний.
4

Кнопка успешного завершения испытаний

Кнопка формирования команды успешного завершения испытаний.
5

Кнопка аварийного завершения испытаний

Кнопка формирования команды аварийного завершения испытаний.
6

Положение клапана

Индикатор задаваемого положения клапана.
7

Индикатор текущего положения клапана

Индикатор задания положения клапана.
8

Индикатор состояния PST

Индикатор состояния процесса испытания:

Цвет
Состояние
Испытание PST выполнено успешно
Испытание PST выполняется
Испытание PST выполнено неудовлетворительно
9

Время изменения состояния испытаний

Метка времени в формате ДД.ММ.ГГГГ изменения состояния испытаний.
10

Время изменения запуска испытаний

Метка времени в формате ДД.ММ.ГГГГ изменения запуска испытаний.
11

Время появления сигнала защиты клапана

Времени в формате ДД.ММ.ГГГГ появления сигнала защиты клапана.
12

Имя клапана

Отображаемое имя (тег) клапана.
13

Тревога несоответствия клапана

Индикатор тревоги несоответствия клапана.

Динамические представления сигнализаций


Графическое отображение
Описание
Клапан в отказобезопасном состоянии.
Имя тега: серый
Клапан не в отказобезопасном состоянии.
Имя тега: серый
Истекло время таймера PST до проверки.
Значение области PST TIMER: мигающий красный
Команда IN_PST выдана, выполняется проверка.
Горит желтый индикатор IN_PST; Значение AO FEEDBACK = PST % STROKE
Команда IN_PST возвращена назад, ожидается результат проверки.
Горит желтый индикатор IN_PST; Значение AO FEEDBACK = 0
Испытание выполнено успешно.
Горит зеленый индикатор PST_OK
Испытание выполнено неудовлетворительно.
Горит красный индикатор PST_FL
Режим маскирования тревог.
Рамка: синий
Во время испытания возникло отклонение PST.
Горит желтым индикатор отклонения PST_DISCREPANCY
Аварийное отключение клапана
