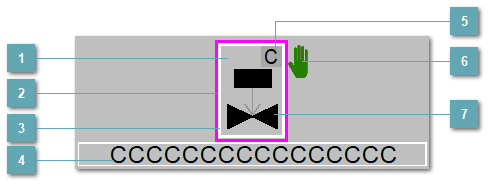

5.5.2.4.5.6.2. Мнемосимвол

Зона вызова панели блока

При нажатии открывается Окно Рабочее функционального блока.

Внешняя рамка

Цветовая индикация состояния блока.

Цвет		Состояние
Оранжевый		Запрет технологического обслуживания

Наверх

Внутренняя рамка

Цветовая индикация состояния блока.

Цвет		Состояние
Желтый		Тревога несоответствия ответа
Бирюзовый		Режим калибровки
Синий		Режим маскирования тревог
Пурпурный		Отказ системы

Наверх

Имя тега

Идентификатор функционального блока.

Наверх

Индикатор режима

Индикатор режима функционального блока.

Наверх

Символ "Рука"

Индикатор ручного режима. Символ "Рука" активен в ручном режиме.

Цвет		Состояние
Зеленый		Режимы: ручной (MAN) или ручной с ручной инициализацией (MAN_IMAN).
Символ скрыт		Остальные режимы.

Наверх

Корпус блока

Цвет корпуса зависит от состояния блока. Цветовая индикация приведена в таблице ниже.

Наверх

Порядок приоритетности отображения: оранжевый. Для внутренней рамки порядок приоритетности: бирюзовый, желтый, синий.

Динамические представления сигнализаций

Графическое отображение	Описание
	Клапан закрыт, подана команда закрытия. Основание: серое; Привод: серый
	Клапан закрыт, подана команда открытия. Основание: серое; Привод: белый
	Выполняется открытие, подана команда открытия. Основание: мигающее белое; Привод: белый
	Клапан открыт, подана команда открытия. Основание: белое; Привод: белый
	Клапан открыт, подана команда закрытия. Основание: белое; Привод: белый
	Выполняется закрытие клапана, подана команда закрытия. Основание: серое мигающее; Привод: серый
	Тревога несоответствия ответного сигнала от концевых выключателей. Рамка: желтый
	Режим технологического обслуживания. Рамка: оранжевый
	Режим калибровки. Внешняя рамка: бирюзовый
	Режим маскирования тревог. Внешняя рамка: синий
	Ошибка входа/выхода. Основание: пурпурное; Привод: пурпурный
	Нет связи. Основание: пурпурное; Привод: пурпурный; Индикатор режима блока "О"
