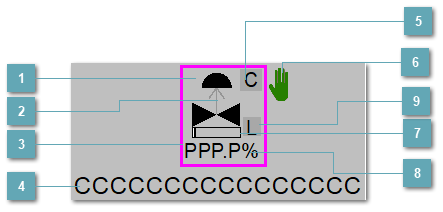

5.5.2.4.6.1.2. Мнемосимвол
Зона вызова панели блока
Индикатор состояния В зависимости от направления стрелки блок находится в состоянии:
Стрелка вверх – индикация "При отказе открыт";
Стрелка вниз – индикация "При отказе закрыт".
Внешняя рамка Цветовая индикация состояния блока.
Цвет
Состояние
Скрыто
–
Значение в норме
Синий
Режим маскирования тревог
Желтый
Сигнал об отклонении
Пурпурный
Ошибка связи или отказ контура
Имя тега Идентификатор функционального блока.
Индикатор режима Индикатор режима функционального блока.
Символ "Рука" Индикатор ручного режима. Символ "Рука" активен в ручном режиме .
Цвет
Состояние
Красный
Состояние "Недоступен" (вход UNAVAIL = TRUE).
Зеленый
Состояние "Доступен" (вход UNAVAIL = FALSE) при дистанционном управлении (вход SW_REM_LOC = FALSE) в одном из следующих режимов: ручной (MAN), ручной с ручной инициализацией (MAN_IMAN) или ручной с включенным отслеживанием (MAN_TRK).
Символ скрыт
Состояние "Доступен" (вход UNAVAIL = FALSE) при местном управлении (вход SW_REM_LOC = TRUE) / в остальных режимах.
Индикатор загрузки Индикатор управляющего выхода (управляемой переменной MV).
Значение позиционной обратной связи Значение обратной связи положения (параметр XZI_PV).
Индикатор режима Индикатор режима управления функционального блока:
Символ L – локальный;
Символ R – дистанционный.
Порядок приоритетности отображения: пурпурный, желтый и синий.
Динамические представления сигнализаций
Графическое отображение
Описание
Открытие клапана <= 5%.
Основание: серое; Привод: серый
Открытие клапана > 5%.
Основание: белое; Привод: белый
Сигнал об отклонении.
Рамка: желтый
Режим маскирования тревог.
Рамка: синий
Ошибка выхода.
Основание: пурпурное; Привод: пурпурный
Ошибка входа обратной связи положения.
Основание: предыдущее состояние; Привод: предыдущее состояние; Индикатор процента открытия: пурпурный
Нет связи.
Основание: пурпурное; Привод: пурпурный; Индикатор режима блока "О"; Рамка: пурпурный
