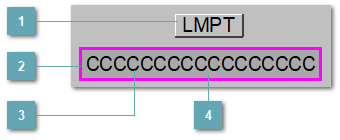

5.5.3.2.7.2.2. Мнемосимвол
 Запуск тестирования лампПри нажатии на кнопку откроется окно подтверждения команды тестирования ламп.
|
|
 Внешняя рамкаЦветовая индикация состояния блока.
|
Цвет
|
Состояние
|
|
Скрыто
|
|
Сигнал в норме
|
|
Пурпурный
|
|
Ошибка связи или отказ контура
| |
|
 Имя тега и зона вызова панели блока Идентификатор функционального блока. При нажатии открывается Окно Рабочее функционального блока.
|
|
 Внутренняя рамкаЦветовая индикация состояния блока.
|
Цвет
|
Состояние
|
|
Бирюзовый
|
|
Режим калибровки
|
|
Синий
|
|
Режим маскирования тревог
| |
|
Динамические представления сигнализаций
|
Графическое отображение
|
Описание
|
|
|
Нормальное состояние.
Текст: белый немигающий
|
|
|
Аварийный сигнал.
Текст: красный немигающий
|
|
|
Режим калибровки.
Рамка: бирюзовый
|
|
|
Режим маскирования тревог.
Рамка: синий
|
|
|
Нет связи.
Текст: черный; Рамка: пурпурный
|
