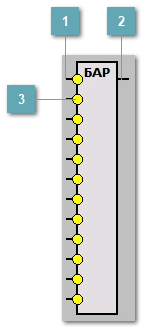

5.6.4.1.3.5.2. Мнемосимвол
Представление 1
Представление 2
Динамические представления сигнализаций
Представление 1
|
Графическое отображение
|
Описание
|
|
Скрыто
|
Отсутствие блокировок.
Индикатор: скрыт
|
 |
Есть сработавшая защита или отсутствует сброс блокировки.
Индикатор: отображается
|
Представление 2
|
Графическое отображение
|
Описание
|
 |
Нет связи.
Входы: пурпурный; Выход: пурпурный; Рамка: пурпурный
|
 |
Нормальное состояние (все входы в норме, выход в норме).
Входы: зеленый; Выход: зеленый; Рамка: зеленый
|
 |
Защита активна, есть сработавшие активные блокировки.
Входы: активные входы 1 и 2 – красный, неактивные – зеленый, вход 2 является первопричиной; Выход: красный; Рамка: красный
|
 |
Защита активна, нет сработавших активных блокировок (ожидается сброс).
Входы: зеленый, вход 2 является первопричиной; Выход: красный; Рамка: красный
|
