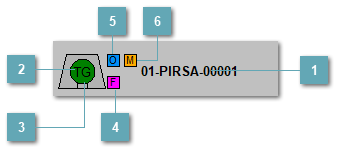

Представление 1 (световой оповещатель)
Имя тега Отображает название тега.
Тип оповещателя Тип оповещателя: FG или TG.
Фон сигнализации Фон сигнализации: мигающий либо стабильный в зависимости от приоритета и состояния квитирования. Цвет отражает тип активной сигнализации с более высоким приоритетом.
Индикатор отказа Индикатор, который появляется при отказе датчика.
Индикатор форсировки Индикатор, который появляется при активации режима форсировки.
Индикатор опробования Индикатор, который появляется при активации режима опробования.
Представление 2 (звуковой оповещатель)
Имя тега Отображает название тега.
Тип оповещателя Тип оповещателя: FG или TG.
Фон сигнализации Фон сигнализации: мигающий либо стабильный в зависимости от приоритета и состояния квитирования. Цвет отражает тип активной сигнализации с более высоким приоритетом.
Индикатор отказа Индикатор, который появляется при отказе датчика.
Индикатор форсировки Индикатор, который появляется при активации режима форсировки.
Индикатор опробования Индикатор, который появляется при активации режима опробования.

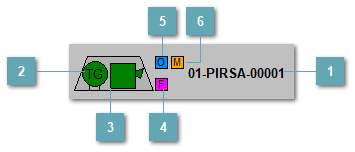

Представление 3 (комбинированный оповещатель)
Имя тега Отображает название тега.
Тип оповещателя Тип оповещателя: FG или TG.
Фон сигнализации Фон сигнализации: мигающий либо стабильный в зависимости от приоритета и состояния квитирования. Цвет отражает тип активной сигнализации с более высоким приоритетом.
Индикатор отказа Индикатор, который появляется при отказе датчика.
Индикатор форсировки Индикатор, который появляется при активации режима форсировки.
Индикатор опробования Индикатор, который появляется при активации режима опробования.
Представление 4 (цифровой индикатор)
Имя тега Отображает название тега.
Фон сигнализации Фон сигнализации: мигающий либо стабильный в зависимости от приоритета и состояния квитирования. Цвет отражает тип активной сигнализации с более высоким приоритетом.
Индикатор отказа Индикатор, который появляется при отказе датчика.
Индикатор форсировки Индикатор, который появляется при активации режима форсировки.
Индикатор опробования Индикатор, который появляется при активации режима опробования.
Представление (цифровой индикатор)
Кнопка подачи команды опробования При нажатии кнопки будет подана команда на активацию оповещателя.
Динамические представления сигнализаций
Графическое отображение
Описание
Нет связи.
Фон сигнализации: пурпурный.
Нормальные условия (не подтверждено).
Фон сигнализации: серебристый мигающий.
Нормальные условия (подтверждено).
Фон сигнализации оповещателй: зеленый немигающий.
Фон сигнализации индикатора: зеленый немигающий.
Отказ датчика.(не подтверждено).
Появление индикатора отказа.
Фон сигнализации оповещателей: серебристый мигающий.
Фон сигнализации индикатора: серебристый немигающий.
Отказ датчика.(подтверждено).
Появление индикатора отказа.
Фон сигнализации: серебристый мигающий (кроме индикатора опробования).
Фон сигнализации индикатора: серебристый немигающий.
Аварийная сигнализация второго уровня (не подтверждено).
Фон сигнализации: красный мигающий
Аварийная сигнализация второго уровня (подтверждено).
Фон сигнализации: красный немигающий
Аварийная сигнализация первого уровня (не подтверждено).
Фон сигнализации: желтый мигающий
Аварийная сигнализация первого уровня (подтверждено).
Фон сигнализации: желтый немигающий
Режим форсировки блока включен.
Появление индикатора форсировки.
Режим опробования включен.
Появление индикатора опробования.
