5.5.3.2.6.6.3. Мнемосимвол. Детектор

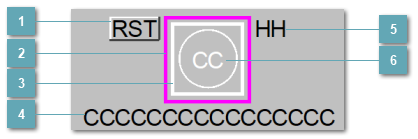

 Зона вызова сброса настроекПри нажатии на кнопку открывается окно подтверждения сброса настроек. Для сброса настроек контура дымовых извещателей в открывшемся окне подтвердите сигнал сброса.
|
|
 Внешняя рамкаЦветовая индикация состояния блока.
|
Цвет
|
Состояние
|
|
Скрыто
|
–
|
Качество сигнала в норме
|
|
Оранжевый
|
|
Активен сигнал MOS
|
|
Пурпурный
|
|
Ошибка связи
| |
|
 Внутренняя рамкаЦветовая индикация состояния блока.
|
Цвет
|
Состояние
|
|
Бирюзовый
|
|
Режим калибровки
|
|
Синий
|
|
Режим маскирования тревог
|
|
Мигающий красный
|
|
Отказа контура (не подтверждено)
|
|
Немигающий красный
|
|
Отказа контура (подтверждено)
| |
|
 Имя тега и зона вызова панели блокаИдентификатор функционального блока. При нажатии открывается Окно Рабочее функционального блока.
|
|
 Сигнал аварийно высокого уровняИндикатор сигнализации аварийно высокого уровня.
|
|
 Индикатор состояния блокаЦветовая индикация состояния блока.
|
Цвет
|
Состояние
|
|
Мигающий зеленый
|
|
Нормализация тревог и/или сигнализаций (не подтверждено)
|
|
Немигающий зеленый
|
|
Отсутствие тревог и сигнализаций
|
|
Мигающий красный
|
|
Сигнализация аварийно высокого уровня (не подтверждено)
|
|
Немигающий красный
|
|
Сигнализация аварийно высокого уровня (подтверждено)
|
|
Белый
|
|
Ошибка связи
| |
|
Порядок приоритетности отображения: пурпурный, оранжевый. Для внутренней рамки порядок приоритетности: бирюзовый, красный, синий.
Динамические представления сигнализаций
|
Графическое отображение
|
Описание
|
|
|
Нормальные условия (не подтверждено).
Текст: зеленый немигающий; Окружность: зеленый немигающий
|
|
|
Нормальные условия (подтверждено).
Текст: зеленый немигающий; Окружность: зеленый немигающий
|
|
|
Аварийный сигнал (не подтверждено).
Текст: красный мигающий; Окружность: красный мигающий; Индикатор сигнализации: красный мигающий
|
|
|
Аварийный сигнал (подтверждено).
Текст: красный немигающий; Окружность: красный немигающий; Индикатор сигнализации: красный немигающий
|
|
|
Режим технологического обслуживания или блокировка автоматики.
Рамка: оранжевый
|
|
|
Режим калибровки.
Рамка: бирюзовый
|
|
|
Режим маскирования тревог.
Рамка: синий
|
|
|
Ошибка входа (не подтверждено).
Рамка: красный мигающий
|
|
|
Ошибка входа (подтверждено).
Рамка: красный немигающий
|
|
|
Нет связи.
Текст: белый; Окружность: белый; Рамка: пурпурный
|
