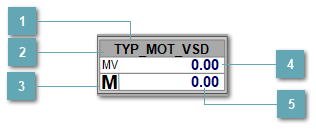

5.5.2.3.3.4.5. Мнемосимвол. Окно ввода частоты

Имя тега

Отображает название тега. Одиночный клик по мнемосимволу вызывает окно ввода:

Фон сигнализации

Фон сигнализации: мерцающий либо стабильный в зависимости от приоритета и состояния квитирования. Цвет отражает тип активной сигнализации с более высоким приоритетом

Наверх

Индикатор режима

Индикатор режима функционального блока.

Отображение	Описание
	Режим O_S
	Режим MAN
	Режим CAS

Наверх

Значение переменной + инженерная величина

Отображает текущее значение переменной IND_MV и инженерную величину.

Наверх

Значение переменной + инженерная величина

Отображает текущее значение переменной IND_PV и инженерную величину.

Наверх

Динамические представления сигнализаций

Графическое отображение	Описание
	Нет связи. Фон сигнализации: пурпурный
	Нормальные условия (не подтверждено). Фон сигнализации: серый мигающий
	Нормальные условия (подтверждено). Фон сигнализации: серый немигающий
	Калибровка. Фон сигнализации: бирюзовый
	Обрыв либо выход за пределы (не подтверждено). Фон сигнализации: пурпурный мигающий
	Обрыв либо выход за пределы (подтверждено). Фон сигнализации: пурпурный немигающий
	Сигнализация отключена (запрет сигнализации). Фон сигнализации: синий; сообщения сигнализаций отключены
