5.5.2.3.6.4.3. Мнемосимвол. Регулирующий клапан

Вызываемые окна данного представления унаследованы от базового мнемосимвола.

Привод

Отображает состояние привода ПИД регулятора.

Наверх

Режим

Индикатор режима функционального блока.

Отображение	Режим
	Режим MAN или IMAN
	Режим AUT
	Режим O/S

Наверх

Основание

Отображает состояние ПИД регулятора.

Наверх

Выход блока

Выход блока ПИД регулятора. В случае, если датчик положения не подключен на вход алгоритма POS в поле будет отображаться значение переменной MV. При подключенном датчике, в поле будет отображаться значение датчика положения, поле станет активным и будет являться индикатором состояния датчика положения:

Отображение	Режим
	Нет связи
	Датчик в калибровке
	Неисправность датчика
	Отклонение датчика
	Нормальное состояние

Наверх

Тега клапана

Отображает тег клапана, устанавливаемый в атрибутах экземпляра блока при его конфигурации в Astra.AStudio.

Наверх

Соленоид

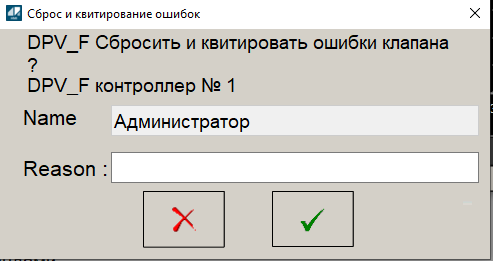

Отображает состояние соленоида. При одиночном клике по соленоиду открывается окно подтверждения сброса ошибок клапана:

Наверх

Индикация типа ПИД регулятора

Индикация FC или FO

Наверх

Динамические представления сигнализаций

Графическое отображение	Описание
	Нет связи. Основание: пурпурный; Привод: пурпурный; Соленоид: пурпурный
	Нормальные условия (не подтверждено). Основание: серый мигающий; Привод: серый; Соленоид: серый
	Нормальные условия (подтверждено). Основание: серый немигающий; Привод: серый; Соленоид: серый
	Калибровка. Привод: Серый; Основание: бирюзовый
	Обрыв либо выход за пределы измерительного входа (не подтверждено). Привод: пурпурный мигающий
	Обрыв либо выход за пределы измерительного входа (подтверждено). Привод: пурпурный немигающий
	Блокировка активна, клапан закрыт (не подтверждено). Основание: серое мигающее; Соленоид: красный немигающий; Привод: серый
	Блокировка активна, клапан закрыт (подтверждено). Основание: серое немигающее; Соленоид: красный немигающий; Привод: серый
	Сигнализация отключена (запрет сигнализации). Основание: синий; сообщения сигнализаций отключены.
	SOV запитан, клапан закрыт, сигнализатор закрытия активен. Основание: серое; Соленоид: серый; Привод: серый
