5.5.2.4.6.2.3. Мнемосимвол. Жалюзи


Вызываемые окна данного представления унаследованы от базового мнемосимвола.


5.5.2.4.6.2.3. Мнемосимвол. Жалюзи

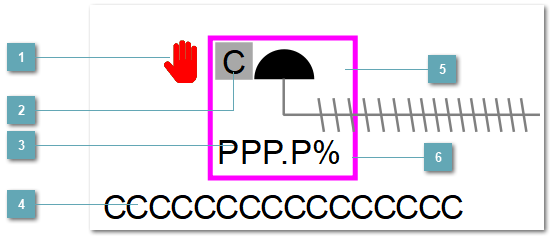

1

Символ "Рука"

Индикатор ручного режима. Символ "Рука" активен в ручном режиме.

Цветовая индикация состояния.

Цвет
Состояние
Красный
Состояние "Недоступен" (вход UNAVAIL = TRUE).
Зеленый
Состояние "Доступен" (вход UNAVAIL = FALSE) при дистанционном управлении (вход SW_REM_LOC = FALSE) в одном из следующих режимов:  ручной (MAN), ручной с ручной инициализацией (MAN_IMAN) или ручной с включенным отслеживанием (MAN_TRK).
Символ скрыт

Состояние "Доступен" (вход UNAVAIL = FALSE) при местном управлении (вход SW_REM_LOC = TRUE) / в остальных режимах.
2

Индикатор режима

Индикатор режима функционального блока.
3

Значение позиционной обратной связи

Значение обратной связи положения (параметр XZI_PV).
4

Имя тега

Идентификатор функционального блока.
5

Зона вызова панели блока

При нажатии открывается Окно Рабочее функционального блока.
6

Внешняя рамка

Цветовая индикация состояния блока.

Цвет
Состояние
Скрыто
–
Значение в норме
Синий
Режим маскирования тревог
Желтый
Сигнал об отклонении
Пурпурный
Ошибка связи или отказ контура
Порядок приоритетности отображения: пурпурный, желтый и синий.

Динамические представления сигнализаций


Графическое отображение
Описание
Управляющее воздействие MV <= 5%.
Привод: серый
Управляющее воздействие MV > 5%.
Привод: белый
Сигнал об отклонении.
Рамка: желтый
Режим маскирования тревог.
Рамка: синий
Ошибка выхода.
Привод: пурпурный
Ошибка входа обратной связи положения.
Привод: предыдущее состояние; Индикатор процента открытия: пурпурный
Нет связи.
Привод: пурпурный; Индикатор режима блока "О"; Рамка: пурпурный
