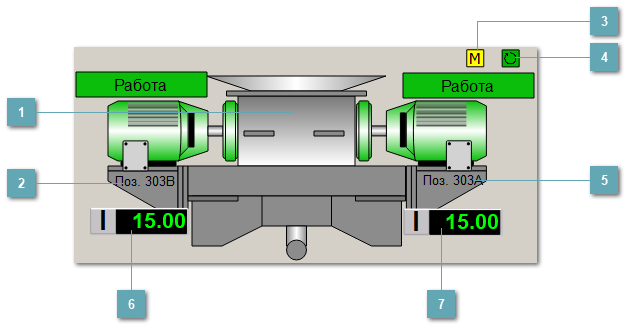

5.4.2.3.1.2.3. Мнемосимвол FB_CRUSHER2
 Индикатор режима работы регулятораГрафическое отображение двухскоростного двигателя. В зависимости от состояния двигателей используется цветовая индикация:
|
Мнемосимвол
|
Мигание
|
Состояние
|
|
|
Нет
|
Плохое качество сигнала связи со сторонними блоками управления
|
|
|
Нет
|
Отсутствие сигнала связи со сторонними блоками управления
|
|
|
Да
Зеленый/серый
|
Старт
|
|
|
Да
Зеленый/серый
|
Разгон
|
|
|
Нет
|
Работа
|
|
|
Нет
|
Двигатель не запущен (остановлен)
|
|
|
Нет
|
Авария
|
|
|
Нет
|
Сблокирован
| |
|
 Позиционное обозначение двигателя ВПозиционное обозначение двигателя В, задаваемое в качестве атрибута при создании проекта в Astra.Astudio.
|
|
 Индикатор режима работы
|
Знак
|
Описание
|
|
|
Дистанционный
|
|
|
Местный
|
|
|
Ремонт
| |
|
 Индикатор режима работы регулятора
|
Знак
|
Описание
|
|
|
Автоматический
|
|
|
Ручной
|
|
|
Каскадный
| |
|
 Позиционное обозначение двигателя АПозиционное обозначение двигателя А, задаваемое в качестве атрибута при создании проекта в Astra.Astudio.
|
|
 Ток двигателя АЗначение тока двигателя А.
|
|
 Ток двигателя ВЗначение тока двигателя В.
|
|
