5.3.3.1.1.6.1. MODULE_AS_08_011 | АНАЛОГОВЫЙ МОДУЛЬ КОМБИНИРОВАННЫЙ AS 08 011

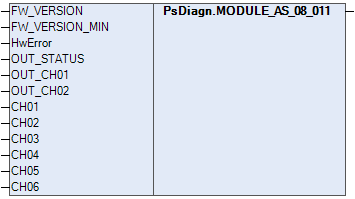

Данная структура описывает параметры модуля аналогового комбинированного, который предназначен для:
ввода шести аналоговых сигналов постоянного тока и/или напряжения постоянного тока;
вывода двух аналоговых сигналов постоянного тока и/или напряжения постоянного тока.
Параметры
|
Параметр
|
Тип
|
Описание
|
|
FW_VERSION
|
DWORD
|
Текущая версия СПО
|
|
FW_VERSION_MIN
|
DWORD
|
Минимальная версия СПО
|
|
OUT_STATUS
|
BYTE
|
Статус выходов:
бит 0 – Отсутствие внешнего питания
бит 1 – Обрыв на канале 1
бит 2 – Обрыв на канале 2
|
|
CH01...CH06
|
Канал 1...6
| |
|
OUT_CH01...
OUT_CH02
|
REAL
|
Выходной канал 1...2
|
|
HwError
|
BOOL
|
Аппаратная ошибка модуля:
TRUE – Обнаружена
FALSE – Не обнаружена
|
