5.3.3.1.1.10.1.5. MODULE_DA_03_011_GOV | Governor

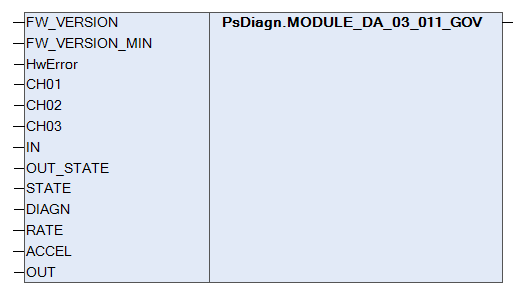

Данная структура описывает параметры модуля счета импульсов в режиме Автомата безопасности, который предназначен для защиты турбины от достижения критических оборотов при сбросах нагрузки.
Параметры
|
Параметр
|
Тип
|
Описание
|
|
FW_VERSION
|
DWORD
|
Текущая версия СПО
|
|
FW_VERSION_MIN
|
DWORD
|
Минимальная версия СПО
|
|
CH01...CH03
|
Частотный канал 1
| |
|
IN
|
BYTE
|
Входные дискреты:
0-5 – Состояние входных каналов
|
|
OUT_STATE
|
BYTE
|
Обратный контроль состояния дискретных выходов:
0 – Отключен
1 – Включен
|
|
STATE
|
BYTE
|
Состояние модуля (битовая кодировка):
0 – Включен режим ТЕСТ 1
1 – Включен режим ТЕСТ 2
2 – Повышенная частота
3 – Сработала защита (триггер);
4 – неисправность (байт диагностики не равен 0).
|
|
|
|
|
|
DIAGN
|
BYTE
|
Диагностика:
0 – Неисправно реле защиты (блинкер)
1 – Неисправность частотного входа, назначенного для «Защитного измерения» канал 1 (блинкер)
2 – Неисправность частотного входа, назначенного для «Защитного измерения» канал 2 (блинкер) (если используется два датчика)
3 – Низкая точность измерения частотного входа, назначенного для «Защитного измерения» (блинкер)
|
|
RATE
|
REAL
|
Скорость вращения ротора при срабатывании защиты
|
|
ACCEL
|
REAL
|
Угловое ускорение ротора при срабатывании защиты
|
|
OUT
|
BYTE
|
Выходные дискреты:
0-5 – Состояние выходных каналов
|
|
HwError
|
BOOL
|
Аппаратная ошибка модуля:
TRUE – Обнаружена
FALSE – Не обнаружена
|
