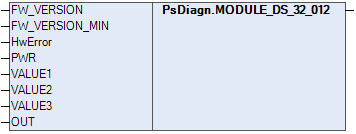

5.3.3.1.1.9.2. MODULE_DS_32_012 | МОДУЛЬ ДИСКРЕТНЫЙ КОМБИНИРОВАННЫЙ DS 32 012
Данная структура описывает параметры модуля дискретного комбинированного, который предназначен для ввода двадцати четырех дискретных сигналов постоянного тока напряжением 24 В и вывода восьми дискретных сигналов, коммутирующих цепи напряжением 24 В постоянного тока и/или переменного тока.
Параметры
|
Параметр
|
Тип
|
Описание
|
|
FW_VERSION
|
DWORD
|
Текущая версия СПО
|
|
FW_VERSION_MIN
|
DWORD
|
Минимальная версия СПО
|
|
VALUE1
|
BYTE
|
Значения группы дискретных входов [0..7]
|
|
VALUE2
|
BYTE
|
Значения группы дискретных входов [8..15]
|
|
VALUE3
|
BYTE
|
Значения группы дискретных входов [16..23]
|
|
OUT
|
BYTE
|
Значения дискретных выходов
|
|
PWR
|
BYTE
|
Состояние питания:
0 бит – Питание внутренней шины 1
1 бит – Питание внутренней шины 2
|
|
HwError
|
BOOL
|
Аппаратная ошибка модуля:
TRUE – Обнаружена
FALSE – Не обнаружена
|
