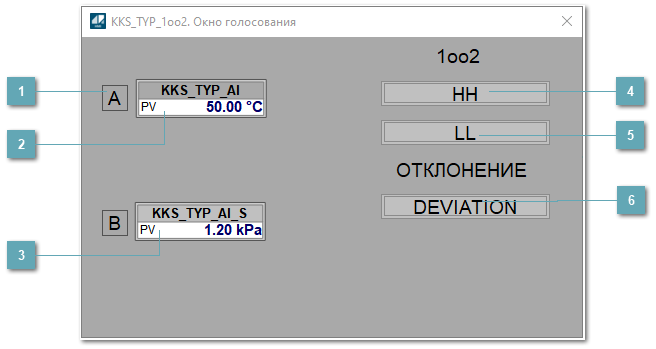

 Статус входов
|
Цвет
|
Состояние
|
|
Немигающий серый
|
|
Нормальное состояние входа
|
|
Немигающий пурпурный
|
|
Недостоверное состояние
|
|
Немигающий оранжевый
|
|
Отклонение
|
|
Немигающий пурпурный
|
|
Максимальное отклонение
| |
|
 Аналоговый индикатор АОтображает мнемосимвол аналогового индикатора, привязанного на вход А алгоритма. Становится невидимым если не указана строка инициализации.
|
|
 Аналоговый индикатор BОтображает мнемосимвол аналогового индикатора, привязанного на вход B алгоритма. Становится невидимым если не указана строка инициализации.
|
|
 Результат голосования аварийно высокий
|
Цвет
|
Состояние
|
|
Мигающий красный
|
|
Активна тревога превышения аварийно высокого уровня
|
|
Немигающий серый
|
|
Отсутствие тревоги первышения аварийно высокого уровня
| |
|
 Результат голосования аварийно низкий
|
Цвет
|
Состояние
|
|
Мигающий красный
|
|
Активна тревога превышения аварийно низкого уровня
|
|
Немигающий серый
|
|
Отсутствие тревоги первышения аварийно низкого уровня
| |
|
 Тревога по отклонению
|
Цвет
|
Состояние
|
|
Немигающий оранжевый
|
|
Активна тревога превышения максимального отклонения
|
|
Немигающий серый
|
|
Отсутствие тревоги первышения максимального отклонения
| |
|
