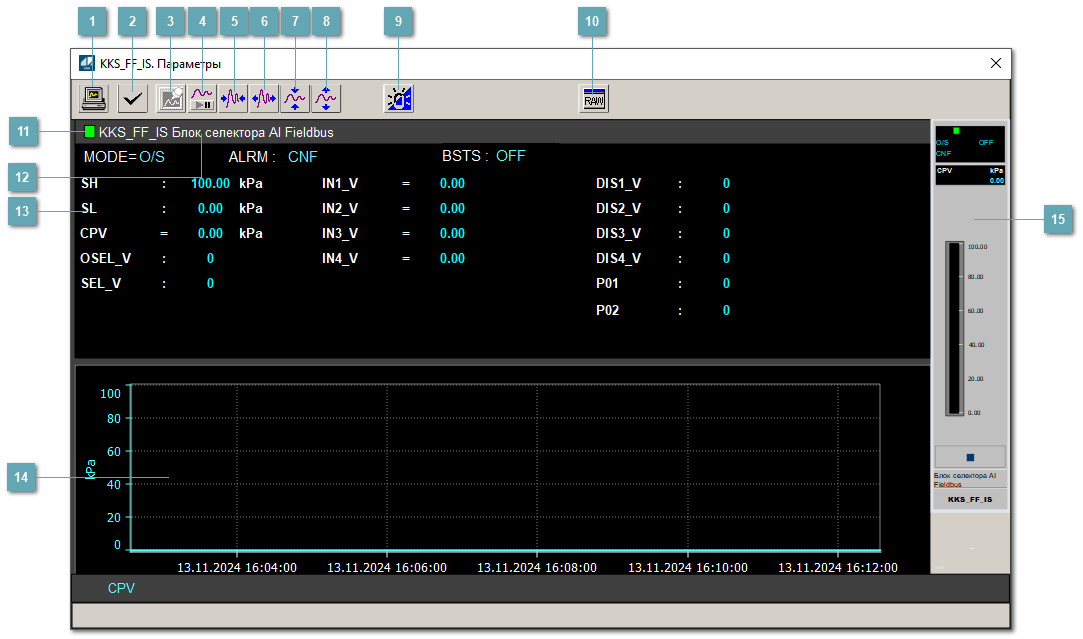

Сделать скриншот окна При нажатии на кнопку открывается окно печати текущего тренда.
Квитировать сообщение При нажатии на кнопку осуществляется действие квитирования сообщений тревог. Кнопка доступна, если есть хотя бы одно неквитированное сообщение о тревоге и есть соответствующее право.
Резервировать график данных При нажатии на кнопку открывается окно сохранения резервной копии графика данных.
Остановить/Возобновить отображение данных При нажатии на кнопку останавливается/возобновляется отрисовка графика.
Сократить интервал оси времени Сокращение интервала оси времени.
Увеличить интервал оси времени Увеличение интервала оси времени.
Уменьшить отображение графика Уменьшение отображения графика по вертикали.
Увеличить отображение графика Увеличение отображения графика по вертикали.
Переключить режим срабатывания тревог Включение/отключение маскирования тревог. При включении маскирования тревог метка тега окрашивается в синий цвет.
При включенном режиме маскирования, тревоги формируются, но не записываются в журнал событий.

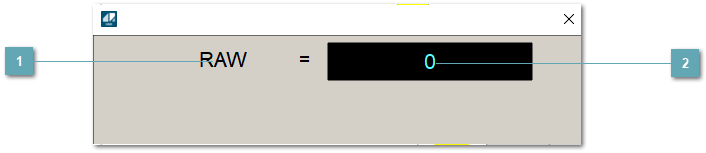

Отобразить диалоговое окно необработанных данных При нажатии на кнопку открывается окно необработанных данных. В данном окне отображается число данных до обработки.
Название переменной необработанных данных Отображает название переменной RAW .
В данном поле отображается значение необработанных данных.
Метка тега Метка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог (внизу самый высокий приоритет).
Цвет
Состояние
Мигающий зеленый
Нормализация тревог и/или сигнализаций (не подтверждено)
Немигающий зеленый
Отсутствие тревог и сигнализаций
Синий
Включено маскирование тревог
Мигающий пурпурный
Ошибка связи или отказ контура (не подтверждена)
Немигающий пурпурный
Ошибка связи или отказ контура (подтверждена)
Имя тега и комментарий Идентификатор функционального блока и задаваемый комментарий.
Уставки и режимы задания Область отображения уставок, параметров и режимов работы функционального блока. При нажатии на отображаемый параметр открывается окно ввода значения, если изменение данного параметра разрешено пользователю.
Если изменение параметра разрешено, между названием параметра и значением стоит знак "=", в противном случае – ":".
Тренд Используется компонент Astra.HMI.Trends.
Подробное описание возможностей Astra.HMI.Trends представлено в Руководстве системного интегратора ПТК AstraRegul.
Рабочее окно блока Отображение рабочего окна.
Значение необработанных данных
