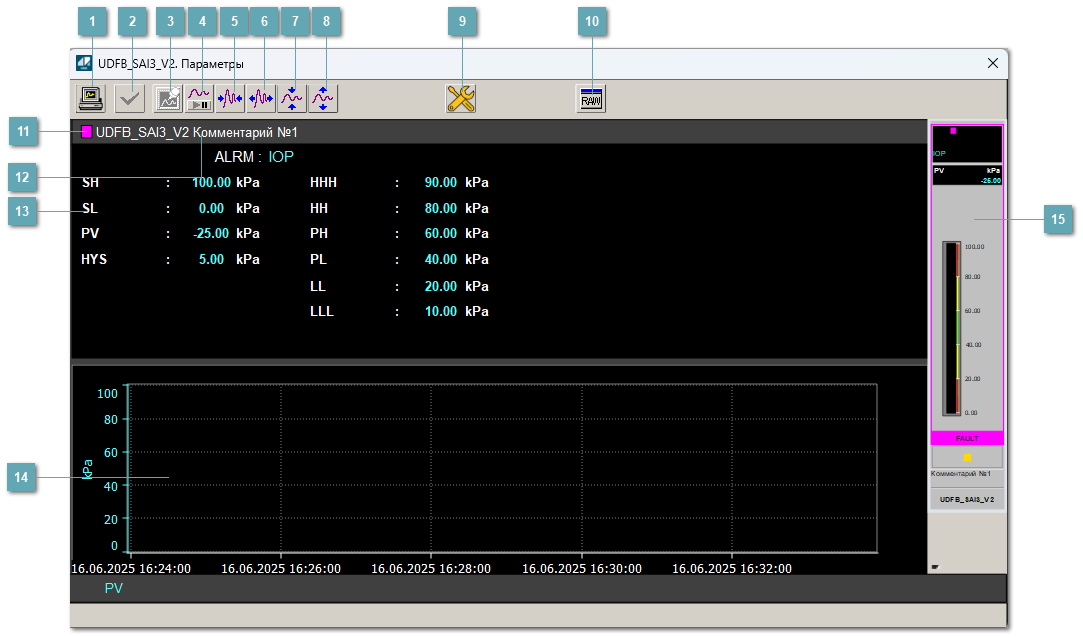

Сделать скриншот окна При нажатии на кнопку открывается окно печати текущего тренда.
Квитировать сообщение При нажатии на кнопку открывается окно квитирования сообщений тревог. Окно открывается, если есть хотя бы одно неквитированное сообщение о тревоге.
Резервировать график данных При нажатии на кнопку открывается окно сохранения резервной копии графика данных.
Остановить/Возобновить отображение данных При нажатии на кнопку останавливается/возобновляется отрисовка графика.
Сократить интервал оси времени Сокращение интервала оси времени.
Увеличить интервал оси времени Увеличение интервала оси времени.
Уменьшить отображение графика Уменьшение отображения графика по вертикали.
Увеличить отображение графика Увеличение отображения графика по вертикали.
Переключить режим запрета технологического обслуживания Включение/отключение режима запрета технологического обслуживания. При нажатии на кнопку будет отключено формирование тревог.
При включении режима запрета технологического обслуживания у мнемосимвола появляется рамка голубого цвета, и в рабочем окне – голубая рамка с индикатором "MOS".

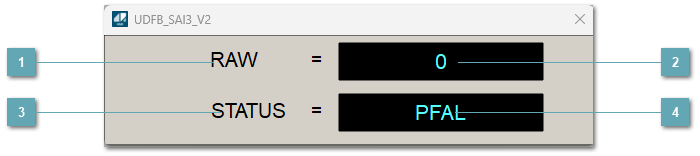

Отобразить диалоговое окно необработанных данных При нажатии на кнопку открывается окно необработанных данных. В данном окне отображается число данных до обработки.
Название переменной необработанных данных Отображает название переменной RAW.
Значение необработанных данных В данном поле отображается значение необработанных данных типа REAL, INT.
Название переменной статуса необработанных Отображает название переменной RAW_STATUS
Значение статуса необработанных данных В данном поле отображается состояние необработанных данных.
Метка тега Метка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог.
Цвет
Состояние
Мигающий зеленый
Нормализация тревог и/или сигнализаций (не подтверждено)
Немигающий зеленый
Отсутствие тревог и сигнализаций
Мигающий желтый
Срабатывание предупредительной сигнализации (не подтверждено)
Немигающий желтый
Срабатывание предупредительной сигнализации (подтверждено)
Мигающий красный
Срабатывание аварийной сигнализации (не подтверждено)
Немигающий красный
Срабатывание аварийной сигнализации (подтверждено)
Мигающий пурпурный
Ошибка связи (не подтверждена)
Немигающий пурпурный
Ошибка связи (подтверждена)
Имя тега и комментарий Идентификатор функционального блока и задаваемые комментарии.
Уставки и режимы задания Область отображения уставок, параметров и режимов работы функционального блока.
Отображаемые значения:
ALRM – режим срабатывания тревог;
SH – верхний предел шкалы;
SL – нижний предел шкалы;
PV – значение переменной процесса;
HHH – уставка второго верхнего предела отключения;
HH – уставка верхнего предела отключения;
PH – уставка верхнего предела сигнализации;
PL – уставка нижнего предела сигнализации;
LL – уставка нижнего предела отключения;
LLL – уставка второго нижнего предела отключения;
HYST – гистерезис.
Тренд Трендовое поле.
Рабочее окно блока Отображение рабочего окна.
