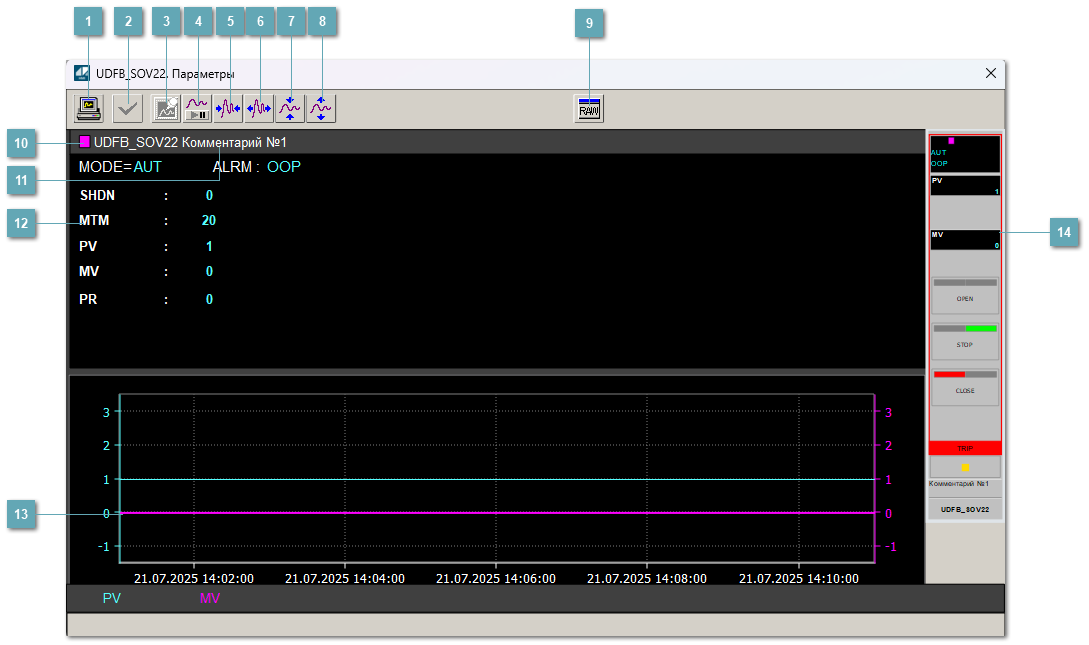

 Сделать скриншот окнаПри нажатии на кнопку открывается окно печати текущего тренда.
|
|
 Квитировать сообщениеПри нажатии на кнопку открывается окно квитирования сообщений тревог. Окно открывается, если есть хотя бы одно неквитированное сообщение о тревоге.
|
|
 Резервировать график данныхПри нажатии на кнопку открывается окно сохранения резервной копии графика данных.
|
|
 Остановить/Возобновить отображение данныхПри нажатии на кнопку останавливается/возобновляется отрисовка графика.
|
|
 Сократить интервал оси времениСокращение интервала оси времени.
|
|
 Увеличить интервал оси времениУвеличение интервала оси времени.
|
|
 Уменьшить отображение графикаУменьшение отображения графика по вертикали.
|
|
 Увеличить отображение графикаУвеличение отображения графика по вертикали.
|
|

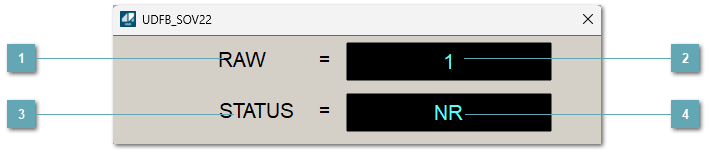

 Отобразить диалоговое окно необработанных данныхПри нажатии на кнопку открывается окно необработанных данных. В данном окне отображается число данных до обработки.
Название переменной необработанных данныхОтображает название переменной RAW.
| |
Значение необработанных данныхВ данном поле отображается значение необработанных данных типа REAL, INT.
| |
Название переменной статуса необработанных
данныхОтображает название переменной RAW_STATUS
| |
Значение статуса необработанных данныхВ данном поле отображается состояние необработанных данных.
| |
|
|
 Метка тегаМетка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог.
|
Цвет
|
Состояние
|
|
Мигающий зеленый
|
|
Нормализация тревог и/или сигнализаций (не подтверждено)
|
|
Немигающий зеленый
|
|
Отсутствие тревог и сигнализаций
|
|
Мигающий желтый
|
|
Срабатывание предупредительной сигнализации (не подтверждено)
Ошибка или несоответствие ответного сигнала (не подтверждено)
|
|
Немигающий желтый
|
|
Срабатывание предупредительной сигнализации (подтверждено)
Ошибка или несоответствие ответного сигнала (подтверждено)
|
|
Мигающий пурпурный
|
|
Тревога отказа контура (не подтверждена)
|
|
Немигающий пурпурный
|
|
Тревога отказа контура (подтверждена)
|
|
Белый
|
|
Плохое качество сигнала состояния тревоги
| |
|
 Имя тега и комментарииИдентификатор функционального блока и задаваемые комментарии.
|
|
 Уставки и режимы заданияОбласть отображения уставок, параметров и режимов работы функционального блока.
Отображаемые значения:
MODE – режим блока;
ALRM – режим срабатывания тревог;
SHDN – защитное отключение;
PV – входное значение ответа;
MV – управляемая переменная;
MTM – время маскирования проверки ответа;
PR – сигнал разрешения;
OUT – выход на электромагнит.
|
|
 ТрендТрендовое поле.
|
|
 Рабочее окно блокаОтображение рабочего окна.
|
|
