Окно Рабочее

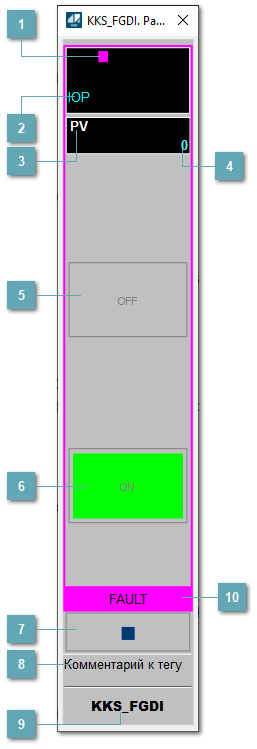

Окно Рабочее
1

Метка тега

Метка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог (внизу самый высокий приоритет)

Цвет
Состояние
Мигающий зеленый
Нормализация тревог и/или сигнализаций (не подтверждено)
Немигающий зеленый
Отсутствие тревог и сигнализаций
Мигающий пурпурный
Неисправность контура или ошибка связи (не подтверждена)
Немигающий пурпурный
Неисправность контура или ошибка связи (подтверждена)
Белый
Плохое качество или отсутствие выходного сигнала
Синий
Включено маскирование тревог
2

Состояние тревоги

Индикатор состояния тревоги функционального блока.
3

Технологический параметр

Обозначение технологического параметра PV.
4

Значение технологического параметра

Текущее значение технологического параметра PV.
5

Индикатор "Отключен"

При отключении входа индикатор "OFF" подцвечивается зеленым цветом.
6

Индикатор "Включен"

При отключении входа индикатор "ON" подцвечивается зеленым цветом
7

Вызов окна ввода данных

Кнопка вызова окна ввода данных. В открывшемся окне для изменения данных нажмите кнопку "ПАРАМЕТР", выберите изменяемый параметр, в области "Значение" введите новое значение параметра и нажмите клавишу "Enter".
8

Комментарий тега

Задаваемый комментарий тега.
9

Имя тега

Идентификатор функционального блока.
10

Рамка рабочей метки

Рамка рабочей метки становится видимой в соответствии со значением выходного параметра OPMK типа ENUM_OPMK и окрашивается в соответствии с цветовой схемой и приоритетом (внизу самый высокий приоритет).

Цвет
Значение параметра OPMK
Описание
Пурпурный
FAULT
Отказ
Оранжевый
MOS
Запрет обслуживания для ПАЗ
