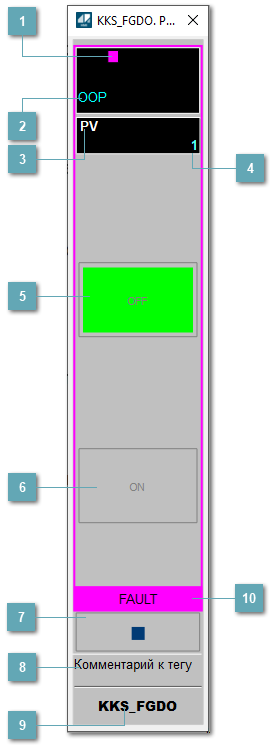

Окно Рабочее

Метка тега

Метка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог (внизу самый высокий приоритет)

Цвет		Состояние
Мигающий зеленый		Нормализация тревог и/или сигнализаций (не подтверждено)
Немигающий зеленый		Отсутствие тревог и сигнализаций
Мигающий пурпурный		Ошибка связи (не подтверждено)
Немигающий пурпурный		Ошибка связи (подтверждено)
Синий		Включено маскирование тревог

Наверх

Состояние тревоги

Индикатор состояния тревоги функционального блока.

Наверх

Технологический параметр

Обозначение технологического параметра PV.

Наверх

Значение технологического параметра

Значение технологического параметра PV.

Наверх

Индикатор "Включено"

При включении выхода индикатор "ON" подцвечивается зеленым цветом.

Наверх

Индикатор "Отключено"

При отключении выхода индикатор "OFF" подцвечивается зеленым цветом.

Наверх

Вызов окна ввода данных

Кнопка вызова окна ввода данных. В открывшемся окне для изменения данных нажмите кнопку "ПАРАМЕТР", выберите изменяемый параметр, в области "Значение" введите новое значение параметра и нажмите клавишу "Enter".

Наверх

Комментарий тега

Задаваемый комментарий тега.

Наверх

Имя тега

Идентификатор функционального блока.

Наверх

Рамка рабочей метки

Рамка рабочей метки становится видимой в соответствии со значением выходного параметра OPMK типа ENUM_OPMK и окрашивается в соответствии с цветовой схемой.

Цвет		Значение параметра OPMK	Описание
Пурпурный		FAULT	Отказ
