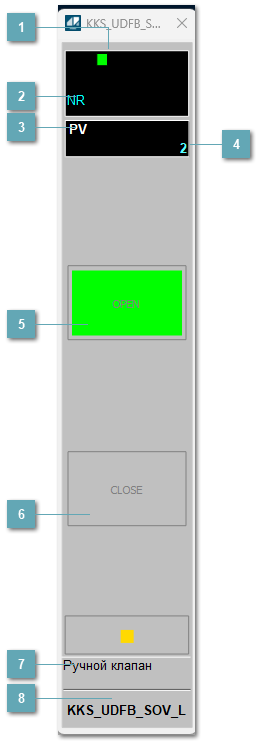

 Метка тегаМетка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог.
|
Цвет
|
Состояние
|
|
Мигающий зеленый
|
|
Нормализация тревог и/или сигнализаций (не подтверждено)
|
|
Немигающий зеленый
|
|
Отсутствие тревог и сигнализаций
|
|
Мигающий желтый
|
|
Срабатывание предупредительной сигнализации (не подтверждено)
Ошибка или несоответствие ответного сигнала (не подтверждено)
|
|
Немигающий желтый
|
|
Срабатывание предупредительной сигнализации (подтверждено)
Ошибка или несоответствие ответного сигнала (подтверждено)
|
|
Мигающий пурпурный
|
|
Тревога отказа контура (не подтверждена)
|
|
Немигающий пурпурный
|
|
Тревога отказа контура (подтверждена)
|
|
Белый
|
|
Плохое качество сигнала состояния тревоги
| |
|
 Состояние тревогиИндикатор состояния тревоги функционального блока.
|
|
 Технологический параметрОбозначение технологического параметра (PV).
|
|
 Значение технологического параметраТекущее значение технологического параметра PV.
|
|
 Индикатор "Открыть"При нажатии кнопки-индикатора будет подан сигнал на открытие. Ниже приведено описание цветовой индикации для кнопки-индикатора "Открыть".
|
Цвет
|
Состояние
|
|
Зеленый
|
|
Подан сигнал на открытие для технологического параметра PV
|
|
Красный
|
|
Подан сигнал на открытие для управляемой переменной MV
| |
|
Индикатор "Закрыть" При нажатии кнопки-индикатора будет подан сигнал на закрытие. Ниже приведено описание цветовой индикации для кнопки-индикатора "Закрыть".
|
Цвет
|
Состояние
|
|
Зеленый
|
|
Подан сигнал на закрытие для технологического параметра PV
|
|
Красный
|
|
Подан сигнал на закрытие для управляемой переменной MV
| |
|
 Комментарий тегаЗадаваемый комментарий тега.
|
|
 Имя тегаИдентификатор функционального блока.
|
|
