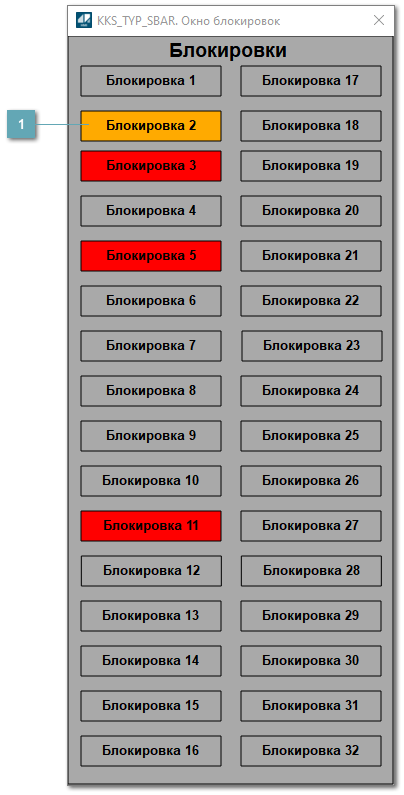

 Индикаторы блокировки 1...32В окне отображаются индикаторы блокировок 1...32 с соответствующей цветовой индикацией:
|
Цвет
|
Состояние
|
|
Немигающий серый
|
|
Блокировка неактивна
|
|
Немигающий красный
|
|
Блокировка активна
|
|
Мигающий оранжевый
|
|
Первопричина активна и не квитирована (При FU_EN = TRUE)
|
|
Немигающий оранжевый
|
|
Первопричина активна и квитирована (При FU_EN = TRUE)
|
|
Оранжевая рамка
|
|
Первопричина ушла неквитированной (При FU_EN = TRUE и RST_EN = TRUE)
| |
|
| | Названия блокировок задаются в атрибутах экземпляра блока TYP_SBAR при его конфигурации в Astra.AStudio.
|
