5.4.2.3.3.1.2.2. Окно управления шагами
 Название ФГУНаименование ФГУ.
|
|
 Номер текущего шагаНомер исполняемого на данный момент шага.
|
|
 Состояние ФГУ
|
Мнемосимвол
|
Мигание
|
Состояние
|
|
|
Нет
|

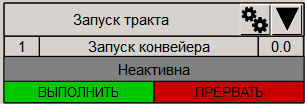

Неактивна
|
|
|
Да
Бирюзовый/цвет фона
|

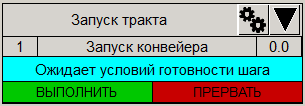

Ожидает условий готовности шага
|
|
|
Да
Бирюзовый/цвет фона
|

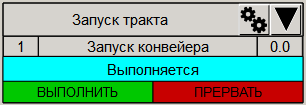

Выполняется
|
|
|
Да
Красный/цвет фона
|
Завершилась провалом шага
|
|
|
Да
Красный/цвет фона
|

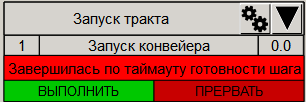

Завершилась по таймауту готовности шага
|
|
|
Нет
|

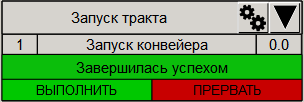

Завершилась успехом
| |
|
 Кнопка "Выполнить"Посылает команду оператора "Выполнить".
|
|
 Исключить шаг из ФГУУстановление флага означает, что шаг будет исключен из ФГУ.
|
|
 Название шагаНаименование шага включенного в ФГУ.
|
|
 Кнопка "Сброс"Посылает команду оператора "Сбросить".
|
|
 Текущее время исполнения шагаВремя исполнения шага в секундах.
|
|
 Название текущего шага Отображает название текущего исполняемого шага.
|
|
 Кнопка "Прервать"Посылает команду оператора "Прервать".
|
|
 Таймаут исполнения шага
Поле ввода времени исполнения шага.
|
|
 Время паузы перед выдачей командыПоле ввода времени паузы перед выдачей команды.
|
|
