3.12.3.3.5.9. Опросчик МЭК 60870-5-101
Для просмотра параметров статистики модуля подключитесь к Astra.Server приложением статистики и выберите в дереве модуль Опросчик МЭК 60870-5-101.

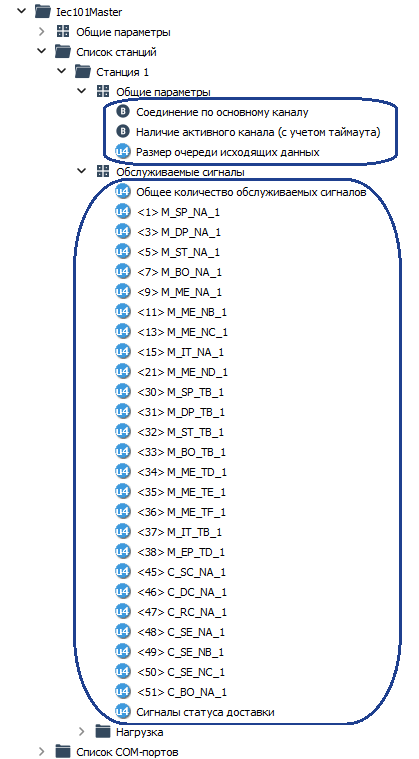

Список станций
Общие параметры:
|
Параметр
|
Описание
|
|
Соединение по основному каналу
|
Наличие соединения с подчиненной станцией по основному каналу
|
|
Наличие активного канала (с учётом таймаута)
|
Наличие активного канала связи с подчиненной станцией с учётом Таймаута на получение ответа
|
|
Размер очереди исходящих данных
|
Количество команд, ждущих отправки
|
Статистическая информация модуля о количестве обслуживаемых сигналов представлена в группе Обслуживаемые сигналы:
|
Параметр
|
Описание
|
|
Общее количество обслуживаемых сигналов
|
Общее количество обслуживаемых сигналов подчиненной станции всех типов
|
|
Список типов
|
Количество обслуживаемых сигналов подчиненной станции каждого типа
|

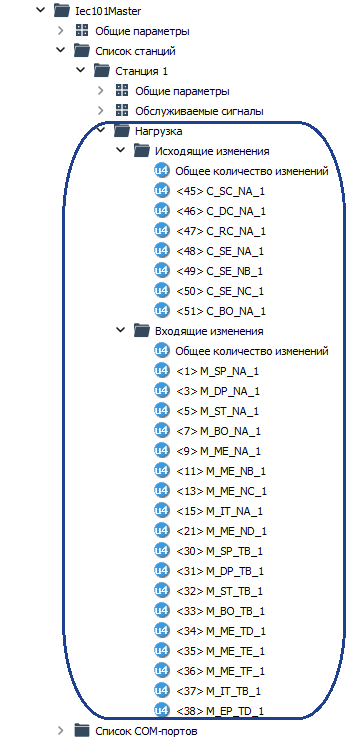

Нагрузка
Статистическая информация в разделе Нагрузка представляет собой количество изменений значений сигналов по разным типам сигналов – количество перезаписей значений сигналов. Перезаписи протокольных типов сигналов разделены на группы Исходящие изменения и Входящие изменения.
|
Параметр
|
Описание
|
|
Общее количество изменений
|
Общее количество входящих/исходящих изменений значений сигналов всех типов
|
|
Список типов
|
Количество входящих/исходящих изменений значений сигналов каждого типа
|

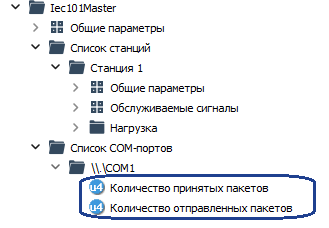

Список COM-портов
|
Параметр
|
Описание
|
|
Количество принятых пакетов
|
Общее количество принятых пакетов данных через COM-порт
|
|
Количество отправленных пакетов
|
Общее количество отправленных пакетов данных через COM-порт
|
