3.12.2.3.2.1. Опросчик Modbus TCP
Модуль Modbus TCP Master динамически создает служебные сигналы для подключенных станций. Через служебные сигналы, созданные модулем, пользователь имеет возможность наблюдать за работой станций.

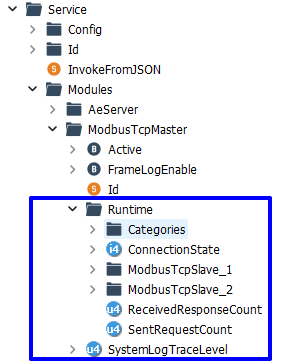

Полный тег служебных сигналов имеет вид:
Service.Modules.<Имя модуля>.Runtime.<Имя сигнала>
|
|
Имя сигнала
|
Тип
|
Описание
|
|
ConnectionState
|
Int4
|
Состояние связи со станцией
|
|
ConnectionState
|
Bool
|
Состояние физического соединения со станцией
|
|
Logical
|
Bool
|
Состояние логического соединения со станцией
|
|
ReceivedResponseCount
|
Uint4
|
Количество принятых ответов
|
|
SentRequestCount
|
Uint4
|
Количество отправленных запросов
|

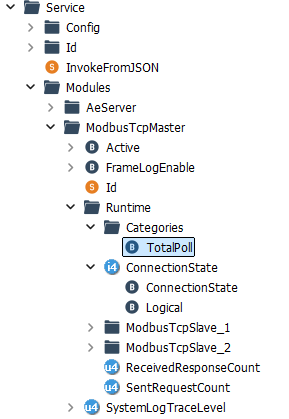

Папка Categories
Полный тег служебного сигнала имеет вид:
Service.Modules.<Имя модуля>.Runtime.Categories.TotalPoll
|
|
Имя сигнала
|
Тип
|
Описание
|
|
TotalPoll
|
Bool
|
Опросить все данные
|
Сигнал состояния связи по каналу
Тип: bool.
Тег сигнала:
Service.Modules.<Идентификатор модуля>.Station<номер станции>.Channels.<IP-адрес канала>:<порт>.ConnectionState
|
Значения:
True – связь по каналу установлена.
False – связь по каналу отсутствует.
