3.12.3.3.5.2. Опросчик Modbus TCP
Для просмотра параметров статистики модуля подключитесь к Astra.Server приложением статистики и выберите в дереве модуль Modbus TCP Master.
Статистическая информация модуля о размере очереди данных представлена в группе Очереди данных:
|
Параметр
|
Описание
|
|
Размер очереди входящих данных
|
Количество пакетов входящих данных, ожидающих обработки
|
|
Размер очереди команд
|
Количество пакетов исходящих данных – команд, ждущих отправки
|

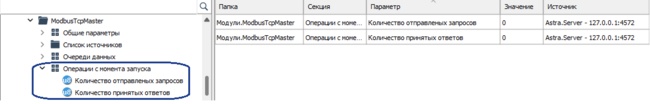

Статистическая информация модуля о количестве операций за время работы модуля представлена в группе Операции с момента запуска:
|
Параметр
|
Описание
|
|
Количество отправленных запросов
|
Общее количество отправленных пакетов данных, за время работы модуля
|
|
Количество принятых ответов
|
Общее количество принятых пакетов данных, за время работы модуля
|

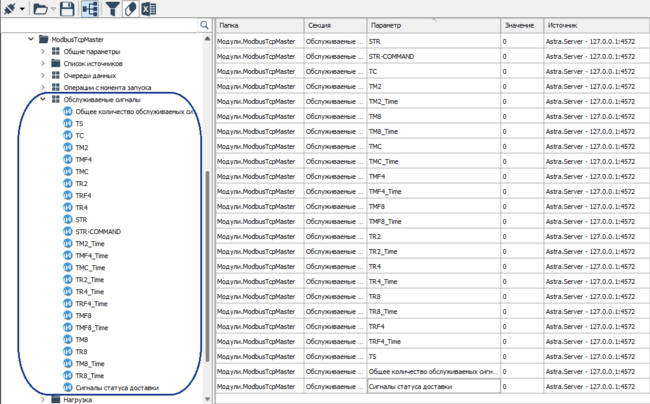

Статистическая информация модуля о количестве обслуживаемых сигналов представлена в группе Обслуживаемые сигналы:
|
Параметр
|
Описание
|
|
Общее количество обслуживаемых сигналов
|
Суммарное количество обслуживаемых сигналов с разными типами данных
|
По каждому протокольному типу данных предоставляется статистическая информация в виде количества обслуживаемых сигналов.

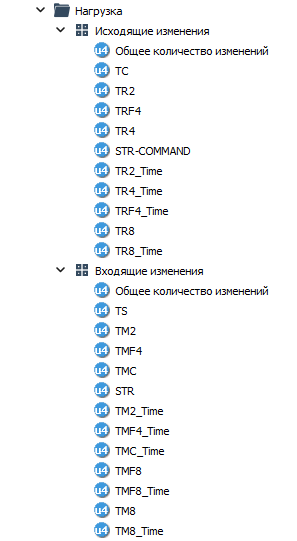

Нагрузка
Статистическая информация в разделах Нагрузка представляет собой количество изменений значений
сигналов по каждому протокольному типу для исходящих и входящих изменений. Статистика нагрузки
отображается для каждого источника и для всего модуля.

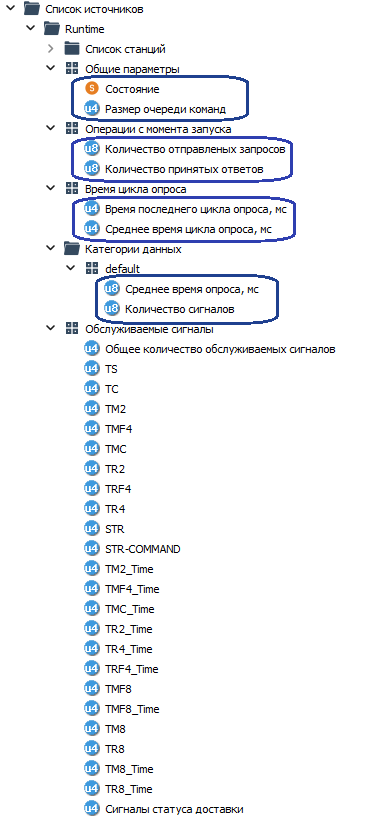

Список источников
Общие параметры:
|
Параметр
|
Описание
|
|
Состояние
|
Состояние связи с источником
|
|
Размер очереди команд
|
Количество пакетов исходящих данных, ожидающих отправки
|
Операции с момента запуска:
|
Параметр
|
Описание
|
|
Количество отправленных запросов
|
Количество отправленных пакетов данных источнику по каналу за время работы модуля
|
|
Количество принятых ответов
|
Количество принятых пакетов данных от источника по каналу за время работы модуля
|
Время цикла опроса:
|
Параметр
|
Описание
|
|
Время последнего цикла опроса, мс
|
Период времени, в течение которого происходил последний цикл опроса сигналов источника.
|
|
Среднее время цикла опроса, мс
|
Среднее время, в течение которого происходит цикл опроса сигналов источника.
|
Категории данных:
|
Параметр
|
Описание
|
|
Среднее время опроса, мс
|
Среднее время, за которое модуль опрашивает сигналы данной категории
|
|
Количество сигналов
|
Общее количество сигналов данной категории
|
Остальная статистическая информация также выдается для каждого источника в отдельности и содержит в себе ту же информацию только для своего источника.
Список станций
Статистическая информация также выдается для каждой станции в отдельности и содержит в себе ту же информацию только для своей станции.
Общие параметры:
|
Параметр
|
Описание
|
|
Состояние
|
Состояние связи со станцией
|

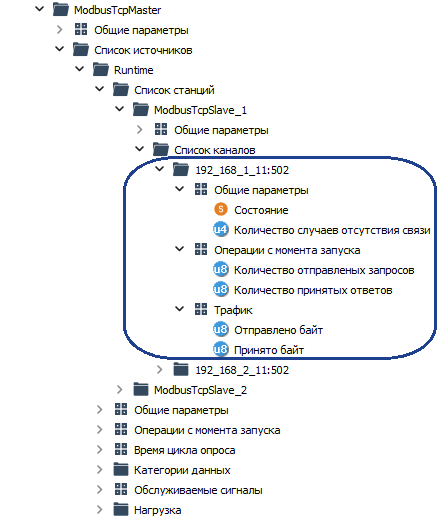

Список каналов
Статистика ведется по работе каждого канала связи. Статистическая информация представлена для каждого канала связи в отдельности.
Общие параметры:
|
Параметр
|
Описание
|
|
Состояние
|
Состояние связи по каналу
|
|
Количество случаев отсутствия связи
|
Общее количество случаев, когда связь со станцией по данному каналу отсутствует, считается за время работы модуля
|
Операции с момента запуска:
|
Параметр
|
Описание
|
|
Количество отправленных запросов
|
Количество отправленных пакетов данных источнику по каналу за время работы модуля
|
|
Количество принятых ответов
|
Количество принятых пакетов данных от источника по каналу за время работы модуля
|
Трафик:
|
Параметр
|
Описание
|
|
Отправлено байт
|
Количество байт, отправленных станции по данному каналу
|
|
Принято байт
|
Количество байт, полученных от станции по данному каналу
|
