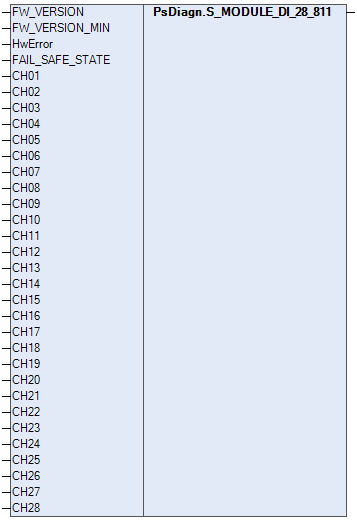

5.3.3.2.1.4.2. S_MODULE_DI_28_811 | МОДУЛЬ ДИСКРЕТНОГО ВВОДА DI 28 811
Данная структура описывает параметры модуля дискретного ввода, который предназначен для ввода двадцати восьми дискретных сигналов постоянного напряжения 24 В. Каналы гальванически разделены на четыре группы по 7 каналов.
Параметры
|
Параметр
|
Тип
|
Описание
|
|
FW_VERSION
|
DWORD
|
Текущая версия СПО
|
|
FW_VERSION_MIN
|
DWORD
|
Минимальная версия СПО
|
|
CH01...CH28
|
BYTE
|
Канал 1...28:
0 бит – Значение
1-6 – Бит зарезервирован
7 бит – Достоверность значения
|
|
FAIL_SAFE_STATE
|
BOOL
|
Ошибка безопасного состояния модуля:
TRUE – Обнаружена
FALSE – Не обнаружена
|
|
HwError
|
BOOL
|
Аппаратная ошибка модуля:
TRUE – Обнаружена
FALSE – Не обнаружена
|
