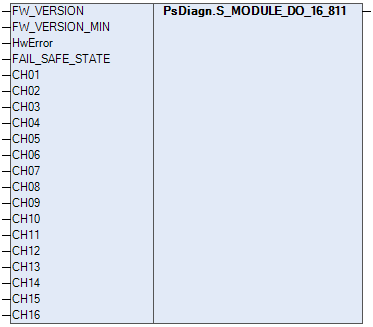

5.3.3.2.1.5.2. S_MODULE_DO_16_811 | МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА DO 16 811
Данная структура описывает параметры модуля дискретного вывода, который предназначен для вывода шестнадцати дискретных сигналов с коммутацией цепей напряжением 24В постоянного тока.
Параметры
|
Параметр
|
Тип
|
Описание
|
|
FW_VERSION
|
DWORD
|
Текущая версия СПО
|
|
FW_VERSION_MIN
|
DWORD
|
Минимальная версия СПО
|
|
CH01...CH16
|
BYTE
|
Канал 1...16:
0 бит – Значение
1-6 – Бит зарезервирован
7 бит – Достоверность значения
|
|
FAIL_SAFE_STATE
|
BOOL
|
Ошибка безопасного состояния модуля:
TRUE – Обнаружена
FALSE – Не обнаружена
|
|
HwError
|
BOOL
|
Аппаратная ошибка модуля:
TRUE – Обнаружена
FALSE – Не обнаружена
|
