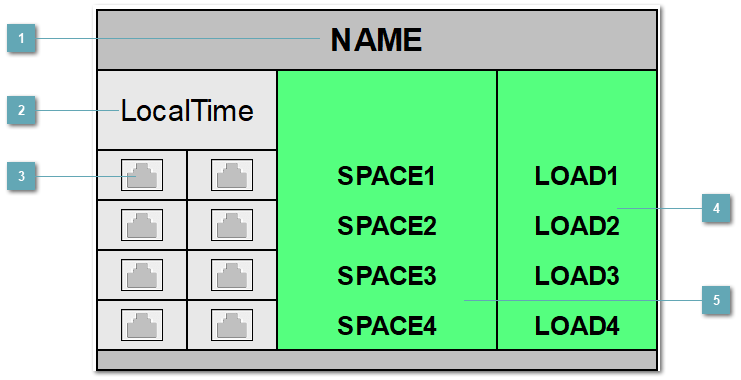

Представление 1

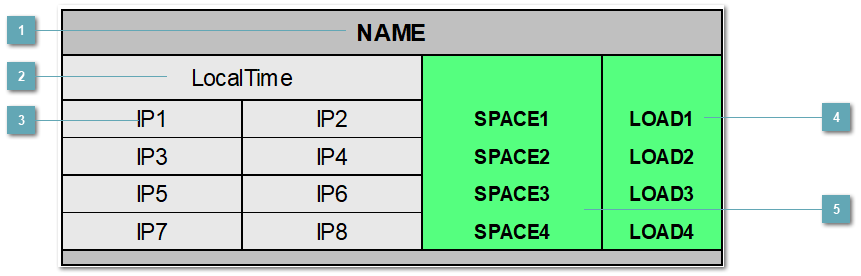

Представление 2
 NAMEЗадаваемое значение тега устройства (KKS) сервера.
|
|
 Текущее времяТекущее время на сервере.
|
|
 IPЗадаваемое значение IP портов сервера.
|
Состояние индикатора
|
Состояние модуля
|
|
|
Есть линк
|
|
|
Нет линка
|
|
|
Порт не включен
|
|
|
Нет связи с источником данных
| |
|
 Загрузка ядерЗначение загрузки ядер сервера.
|
Состояние индикатора
|
Состояние модуля
|
|
|
Высокое качество сигнала
|
|
|
Низкое качество сигнала
| |
|
 Место на дисках серверовСвободное место на дисках сервера.
|
Состояние индикатора
|
Состояние модуля
|
|
|
Высокое качество сигнала
|
|
|
Низкое качество сигнала
| |
|
Настройка мнемосимвола
Мнемосимвол основан на базовом типе SERVER_SAMPLE. Базовые свойства и параметры инициализации отнаследованы от базового типа.
Индикация
Когда обнаруживается потеря связи, по контуру появляется белая линия.
