3.12.3.3.5.15. Сканер EtherNet/IP
Для просмотра параметров статистики модуля подключитесь к Astra.Server приложением статистики и выберите в дереве модуль EtherNet/IP Scanner.
Запись в ядро:
|
Параметр
|
Описание
|
|
Значений в очереди
|
Количество входящих значений, ждущих обработки.
|
|
Записано значений
|
Количество значений, записанных в сигналы Astra.Server.
|

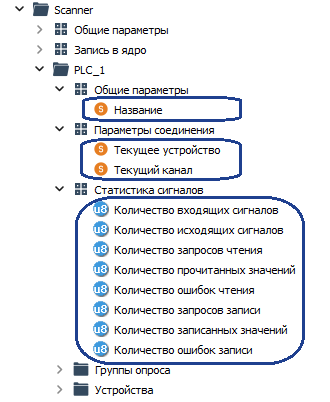

Источник данных
Общие параметры:
|
Параметр
|
Описание
|
|
Название
|
Название источника данных в конфигурации модуля.
|
Параметры соединения:
|
Параметр
|
Описание
|
|
Текущее устройство
|
ПЛК, с которым установлено соединение.
|
|
Текущий канал
|
Канал, по которому выполняется обмен данными.
|
Статистика сигналов:
|
Параметр
|
Описание
|
|
Количество входящих сигналов
|
Общее количество обслуживаемых входящих сигналов.
|
|
Количество исходящих сигналов
|
Общее количество обслуживаемых исходящих сигналов.
|
|
Количество запросов чтения
|
Общее количество отправленных запросов чтения значения.
|
|
Количество прочитанных значений
|
Общее количество успешно полученных значений.
|
|
Количество ошибок чтения
|
Общее количество сбоев чтения значения.
|
|
Количество запросов записи
|
Общее количество отправленных запросов записи значения.
|
|
Количество записанных значений
|
Общее количество успешно записанных значений.
|
|
Количество ошибок записи
|
Общее количество сбоев записи значения.
|

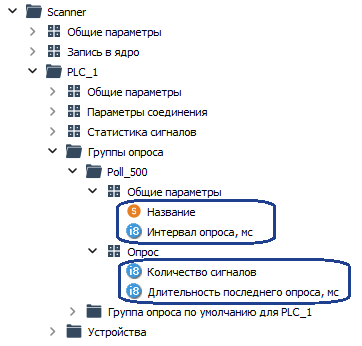

Группы опроса
Общие параметры:
|
Параметр
|
Описание
|
|
Название
|
Название группы опроса
|
|
Интервал опроса, мс
|
Период времени, через который запрашиваются значения сигналов группы опроса.
|
Опрос:
|
Параметр
|
Описание
|
|
Количество сигналов
|
Общее количество сигналов данной группы опроса.
|
|
Длительность последнего опроса, мс
|
Период времени, в течение которого происходил последний опрос сигналов данной группы.
|

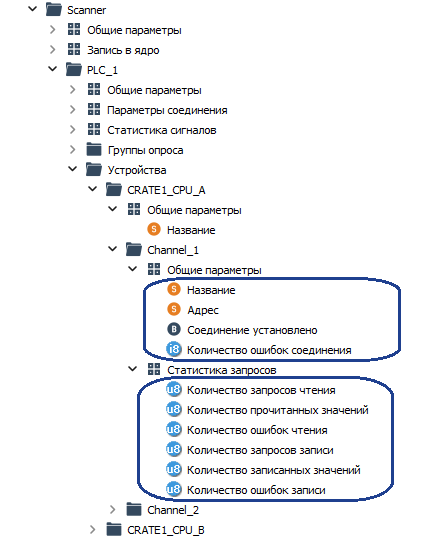

Каналы устройства
Общие параметры:
|
Параметр
|
Описание
| ||
|
Название
|
Название канала.
| ||
|
Адрес
|
Полный адрес подключения по данному каналу в формате:
| ||
|
Соединение установлено
|
Текущее состояние соединения по каналу.
| ||
|
Количество ошибок соединения
|
Общее количество ошибок соединения по данному каналу с момента запуска Astra.Server.
|
Статистика запросов:
|
Параметр
|
Описание
|
|
Количество запросов чтения
|
Количество отправленных запросов чтения значений.
|
|
Количество прочитанных значений
|
Количество успешно полученных значений.
|
|
Количество ошибок чтения
|
Количество сбоев чтения значений.
|
|
Количество запросов записи
|
Количество отправленных запросов записи значений.
|
|
Количество записанных значений
|
Количество успешно записанных значений.
|
|
Количество ошибок записи
|
Количество сбоев записи значений.
|
