5.1.4.1.2.4. Статусы аварий по ветке
Данный тип предназначен для индикации наличия отказов или аварийных/предупредительных событий по ветке сигналов.
Для того, чтобы включить индикацию наличия отказов или аварийных предупредительных событий по ветке сигналов выполните следующие действия:
-

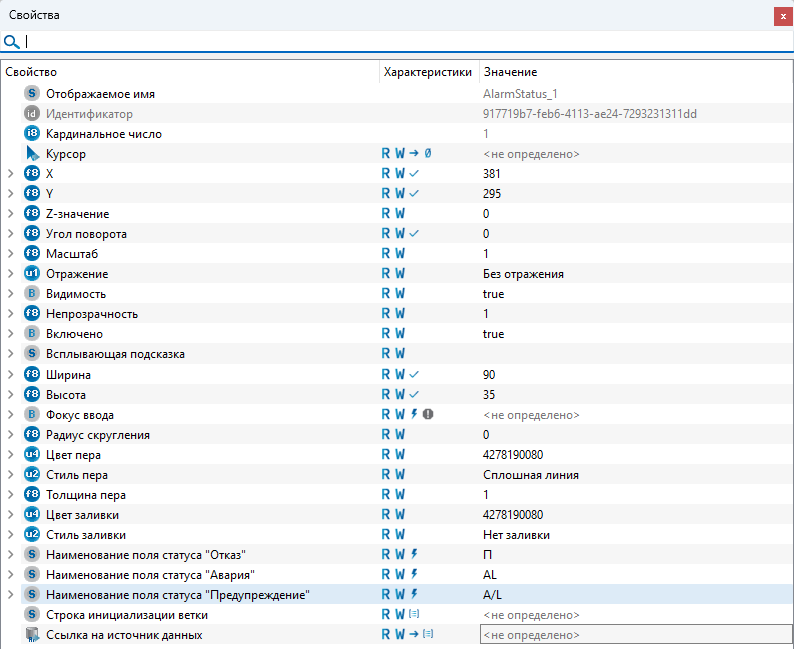

Заполните свойство "Строка инициализации ветки". В данном свойстве необходимо указать путь до ветки в которой находятся агрегаторы событий по ветке (Agg_Fault, Agg_Alarm, Agg_Warn), например, при такой конфигурации дерева сигналов:
Строка инициализации ветки будет выглядеть следующим образом:
PsTechEE_Example.LIBRARIES.LIBRARY_PSTECHEE.AI1
|
При незаполненном свойстве "Строка инициализации ветки" кнопка навигации будет отрабатывать по умолчанию
|

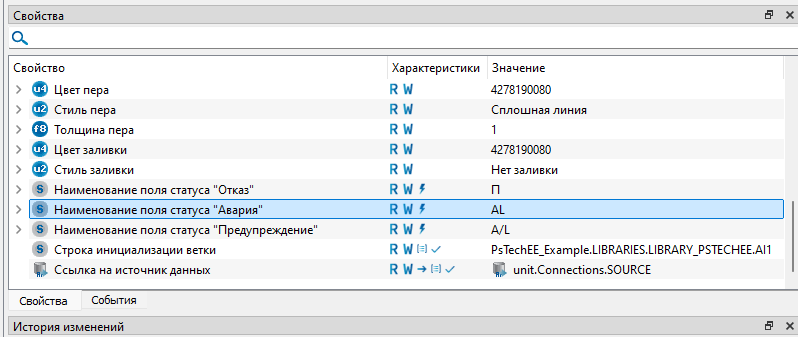

2. Далее, заполните свойство "Ссылка на источник данных". В данном свойстве необходимо указать ссылку на источник.
3. При генерации отказов или аварийных/предупредительных событий кнопка будет индицировать о наличии данных событий.
Возможные состояния индикация кнопки навигации (приоритет индикации сверху вниз):
|
Отображение
|
Мигание
|
Описание
|
 |
Да (Фиолетовый/Белый)
|
Есть активные неквитированные события отказа
|
 |
Да (Белый/Серый)
|
Есть неактивные неквитированные события отказа
|
|
|
Нет
|
Есть активные квитированные события отказа
|
 |
Да (Красный/Белый)
|
Есть активные неквитированные аварийные события
|
 |
Да (Белый/Серый)
|
Есть неактивные неквитированные аварийные события
|
|
|
Нет
|
Есть активные квитированные аварийные события
|
 |
Да (Желтый/Белый)
|
Есть активные неквитированные предупредительные события
|
 |
Да (Белый/Серый)
|
Есть неактивные неквитированные предупредительные события
|
|
|
Нет
|
Есть активные квитированные предупредительные события
|
 |
Нет
|
Норма
|
