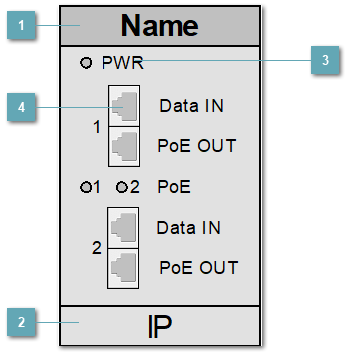

5.3.4.2.2.2.5. SYMANITRON_SWDGP_22_24V++
 NAMEЗадаваемое значение тега устройства (KKS) коммутатора.
|
|
 IPЗадаваемое значение IP коммутатора.
|
|
 Индикаторы
|
Индикатор
|
Состояние индикатора
|
Состояние модуля
|
|
PWR
|
|
Питание подключено
|
|
|
Питание отключено
|
|
Индикатор
PoE
|
|
PoE связь
|
|
Мигает
|
Обнаружено PoE устройство
|
|
|
PoE устройств не обнаружено
| |
|
 Индикаторы портов коммутатора 1-2
|
Состояние индикатора
|
Описание
|
|
|
|
Наличие соединения через порт
|
|
|
|
Отсутствие соединения через порт
|
|
|
|
Порт не включен
|
|
|
|
Нет связи с источником данных
| |
|
Индикация
Когда обнаруживается потеря связи, по контуру появляется белая линия.
