10.8. КОНФИГУРИРОВАНИЕ СТАНЦИИ ET200SP

В состав компонента «Profibus Master» добавляются все подключенные к модулю CP 01 031 слейв-устройства. Поскольку в текущем примере используется только одна станция ET200SP, то конфигурируется только она. Созданная здесь конфигурация должна полностью повторять модульный состав реальной станции ET200SP.

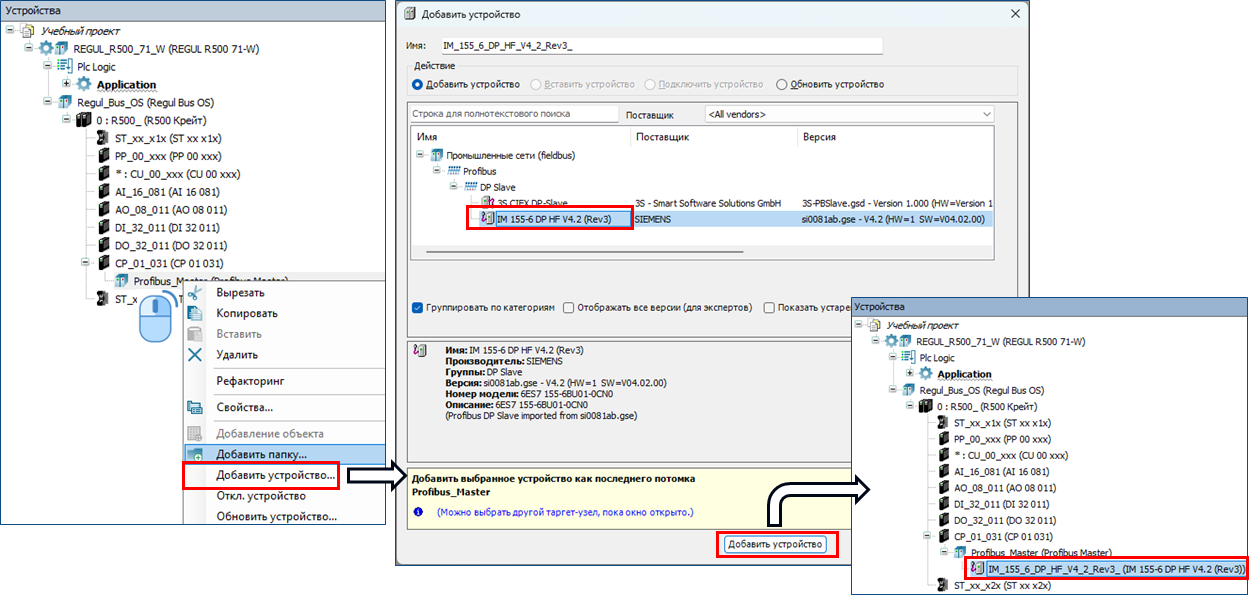

Первоначально добавляется интерфейсный модуль IM155-6DP (предварительно должен быть установлен GSD файл в среде разработки Astra.IDE). В списке «DP Slave» окна «Добавить устройство» выбираемый интерфейсный модуль должен иметь тип, версию и заказной номер аналогично тем, которые напечатаны на лицевой стороне реального модуля.

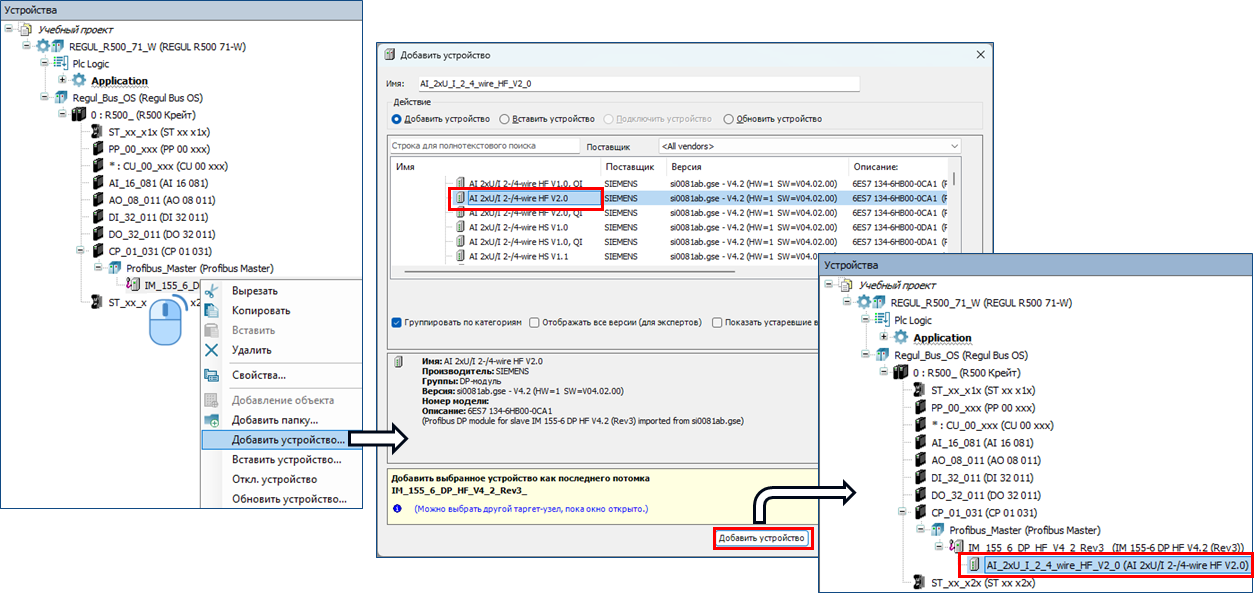

Далее добавляется все модули станции распределенной периферии ET200SP, смонтированные справа от интерфейсного модуля IM155-6DP. Из списка модуль должен быть выбран по типу, версии и заказному номеру. Их можно посмотреть на лицевой стороне реального модуля. Base Unit в конфигурацию не добавляются.

Также необходимо в состав интерфейсного модуля IM155-6DP HF добавить серверный модуль (не показано на текущем слайде, он представлен в дереве устройств на следующего слайде). Серверный модуль обязательно должен быть смонтирован в станции ET200SP крайним правым.
