18.9. МЕТКА, ТЕКСТОВОЕ ПОЛЕ

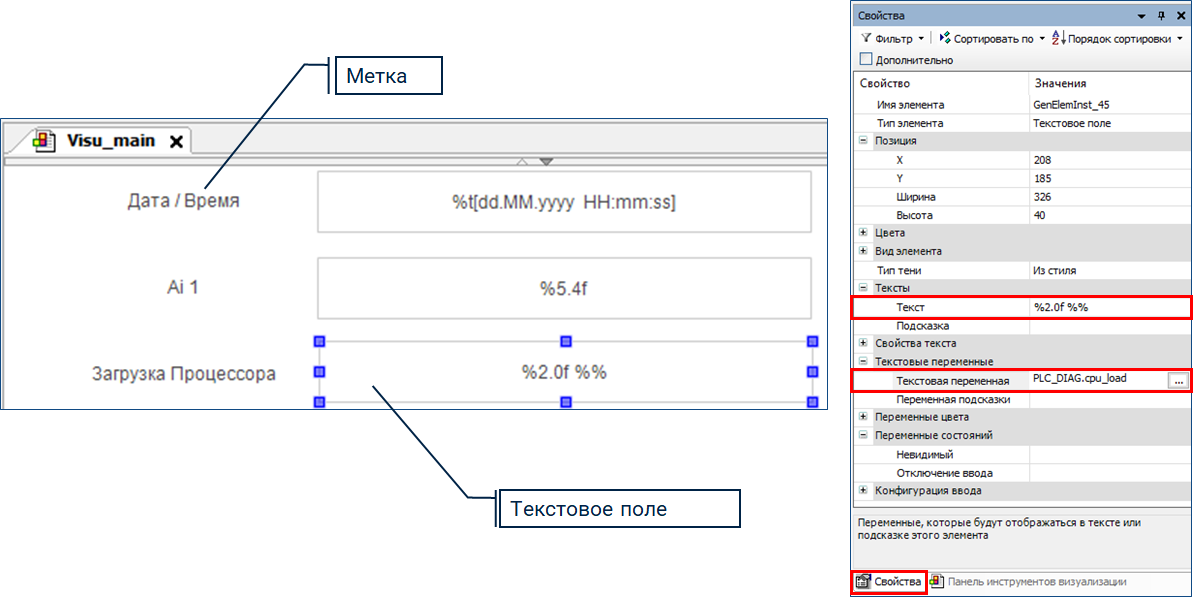

Из группы «Стандартные элементы управления» окна «Панель инструментов визуализации», перенесите на поле экрана «Visu_main» объект «Метка» три раза и объект «Текстовое поле» также три раза.
В свойстве «Текст» объектов «Метка» введите текст, указанный на слайде.
В свойстве «Текст» текстового поля, расположенного справа от метки «Дата/Время», пропишите формат представления %t[dd.MM.yyyy HH:mm:ss]
В свойстве «Текст» текстового поля, расположенного справа от метки «Ai1» пропишите %5.4f (5 – количество значащих цифр, 4 - округление до 4 знака, f – число с плавающей точкой).
В свойстве «Текст» текстового поля, расположенного справа от метки «Загрузка Процессора» пропишите формат %2.0f %% (%% - справа от числового значения будет выводится единица измерения %).
Для текстовых полей, расположенных справа от меток «Ai1» и «Загрузка Процессора», в свойстве «Текстовая переменная» привяжите переменную AI1 из списка глобальных переменных GVL и PLC_DIAG.cpu_load соответственно.
Примеры некоторых стандартных плейсхолдеров:
%i – вывод переменной (целочисленного типа) в виде десятичного числа;
%b – вывод переменной (целочисленного типа) в виде двоичного числа;
%x – вывод переменной (целочисленного типа) в виде шестнадцатеричного числа;
%s – вывод строковой переменной;
%t[yyyy-MM-dd dddd] – вывод даты и дня недели;
%t[HH:mm:ss:ms] – вывод полного времени.
