18.10. ТРАССИРОВКА, СТРЕЛОЧНЫЙ ИНДИКАТОР
Из группы «Специальные элементы управления» окна «Панель инструментов визуализации», перенесите на поле экрана «Visu_main» объект «Трассировка».
Объект «Трассировка» позволяет строить график в режиме онлайн (если требуется строить график с сохранением истории, то используйте объект «Тренд»).
Выполните следующие настройки объекта «Трассировка»:

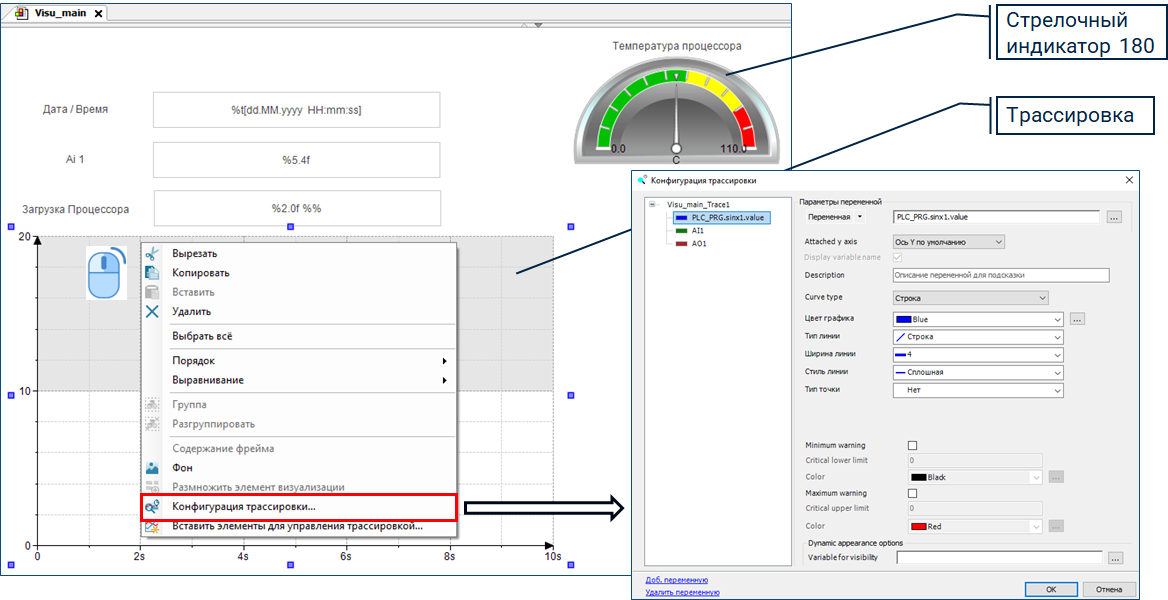

кликните правой кнопкой мыши по элементу «Трассировка» и из контекстного меню выберите «Конфигурация трассировки».
В открывшемся окне установите задачу «TASK_PLC_PRG».
Добавьте следующие переменные:
- PLC_PRG.sinx1.value
- AI1
- AO1.
Из группы «Элементы управления измерением» окна «Панель инструментов визуализации», перенесите в поле экрана элемент «Стрелочный индикатор 180».
В поле «Значение» окна «Свойства» стрелочного индикатора привяжите переменную PLC_DIAG.cpu_temp, которая будет выводить температуру процессора модуля CU контроллера.
