4.8. НАСТРОЙКА КАНАЛОВ МОДУЛЯ AI
Пользователь может замаскировать неиспользуемые каналы модуля установкой флага в колонке «Маскирование».

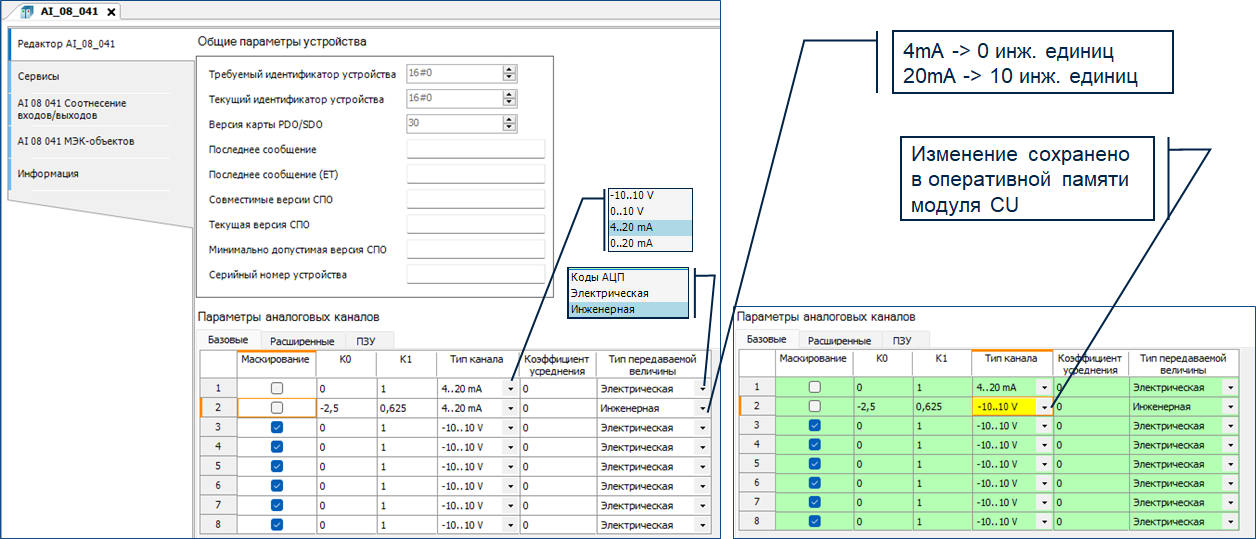

Канал 1 настроен на работу с токовым сигналом 4..20mA и в переменной канала будет сохраняться значение в типе данных REAL, соответствующее электрическому сигналу 4..20.
Канал 2 настроен на работу с токовым сигналом 4..20mA и в переменной канала будет сохраняться значение в типе данных REAL, соответствующее преобразованному значению в инженерных единицах:
4mA –> 0 инженерных единиц.
20mA -> 10 инженерных единиц.
(зависимость линейная).
Преобразование выполняется согласно заданным коэффициентам K0 и K1. Коэффициенты рассчитываются по формулам:
K1 = (Ymax − Ymin)/(Xmax − Xmin),
K0 = (Ymin ∙ Xmax − Ymax ∙ Xmin)/(Xmax − Xmin),
где Уmin и Уmax – соответственно нижняя и верхняя границы диапазона измерения инженерной величины
Xmin и Xmax – нижняя и верхняя границы диапазона измерения электрической величины.
В режиме подключения средой Astra.IDE к контроллеру пользователь может изменить настройки канала. При этом измененное поле будет окрашено желтым. Изменение сразу сохраняется в оперативной памяти ПЛК, не требуется загрузка.
При сбросе модуля CU или его перезагрузке по питанию измененная таким образом настройка теряется.
|
