4.28. ПРОВЕРКА ПРАВИЛЬНОСТИ ПОДКЛЮЧЕНИЯ ВХОДОВ КОНТРОЛЛЕРА

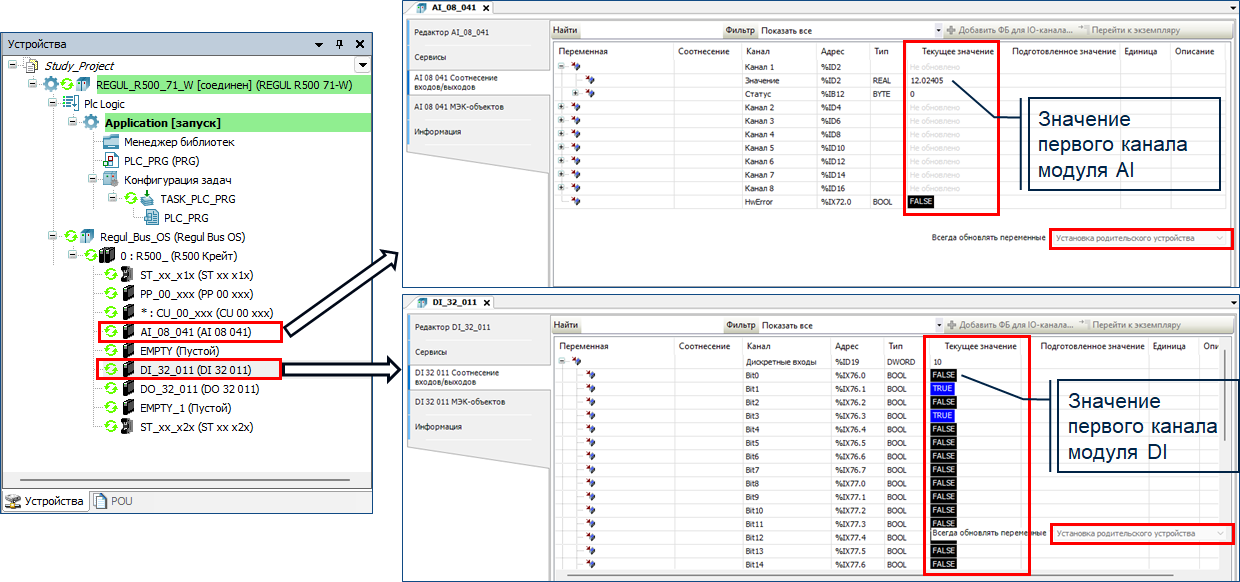

Во вкладках «… Соотнесение входов/выходов» модулей DI и AI контроллера оценивайте состояние каналов модулей. При этом у каждого модуля в поле «Всегда обновлять переменные» остается настройка по умолчанию «Установка родительского устройства». Также не требуется выполнять привязку переменных к каналам модулей ввода/вывода.
Проверка выполняется двумя специалистами:
Один специалист работает на ПК инженерной станции в среде Astra.IDE.
Второй специалист «в поле» нажимает кнопки и эмитирует срабатывание датчиков.
При замыкании кнопки с н.о. контактами или срабатывании дискретного датчика на соответствующий ему канал модуля DI контроллера поступит высокий уровень напряжения, загорится индикатор канала модуля зеленым и в соответствующем каналу поле колонки «Текущее значение» отобразится TRUE.
При размыкании кнопки с н.о. контактами или не срабатывании дискретного датчика на соответствующий ему канал модуля DI контроллера поступит низкий уровень напряжения, индикатор канала модуля не будет гореть и в соответствующем каналу поле колонки «Текущее значение» отобразится FALSE.
В полях с типом данных REAL колонки «Текущее значение» модуля AI будут отображаться значения его каналов. В зависимости от настройки каналов во вкладке «Редактор AI_xx_0xx» значения будут представлены в виде электрической величины, или инженерной величины, или кодах АЦП.
