4.29. ПРОВЕРКА ПРАВИЛЬНОСТИ ПОДКЛЮЧЕНИЯ ВЫХОДОВ КОНТРОЛЛЕРА

Управление выходами выполняет специалист, работающий на инженерной станции в среде Astra.IDE.

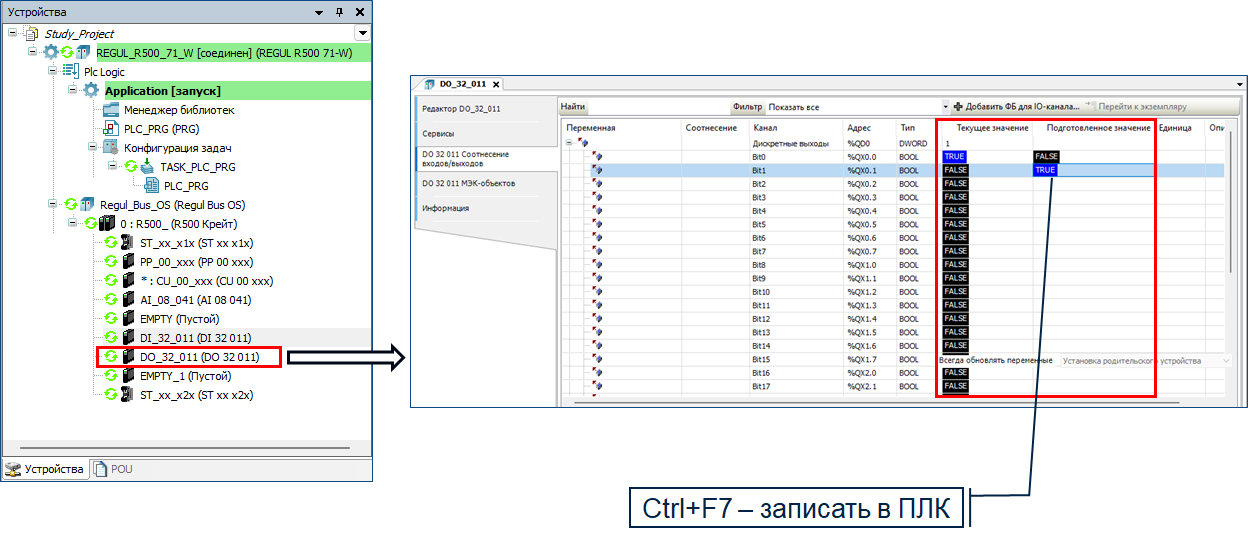

Для управления каналом модуля DO задается TRUE в соответствующей ячейке колонки «Подготовленное значение» и выполняется запись значения в ПЛК комбинацией кнопок на клавиатуре «Ctrl+F7». При этом индикатор на канале модуля DO загорит зеленым и на канале будет выдан высокий уровень напряжения. Специалист, работающий «в поле», должен зафиксировать срабатывание исполнительного устройства, подключенного к данному каналу модуля DO.

При записи на канал в соответствующей ячейке колонки «Подготовленное значение» FALSE и передачи его в ПЛК комбинацией кнопок на клавиатуре «Ctrl+F7, индикатор канала на модуле DO потухнет, на канал будет выдан низкий уровень напряжения и исполнительное устройство, подключенное к каналу,  не будет работать.
