REGUL RX00
Методическое пособие
×
   ООО "РЕГЛАБ", 2026

7.14. САМОСТОЯТЕЛЬНОЕ ПРАКТИЧЕСКОЕ ЗАДНИЕ 7.1

Задание. Настройка обмена данными по протоколу Modbus TCP между двумя виртуальными контроллерами REGUL R500.

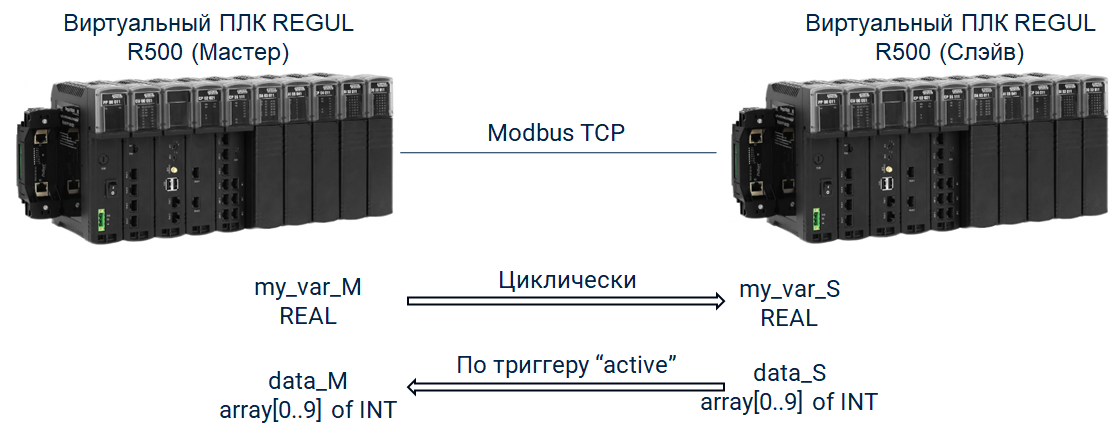

Необходимо в среде разработки Astra.IDE создать проект, в который добавить два контроллера с модулем CU 00 071W. Один контроллер будет выступать в роли Мастера в сети Modbus, а второй - в роли Слэйва. Настроить обмен данными согласно структурной схеме 1.

Структурная схема 1

Порядок выполнения.
  • Запустите два виртуальных ПЛК. Один из которых будет являться Мастером в сети Modbus TCP, а второй - Слэйвом.
  • Запустите среду разработки Astra.IDE. В сканере сети среды разработки Astra.IDE выполните поиск виртуальных ПЛК и назначьте, согласно таблице ниже:
    - IP адреса коммуникационным интерфейсам.
    - Имена контроллерам.
    Так же назначьте IP адрес виртуальному адаптеру "VirtualBox Host-Only Ethernet Adapter" компьютера.
    Устройства
    IP адрес
    Имя
    Компьютер (VirtualBox Host-Only Ethernet Adapter)
    192.168.1.100
    -
    Виртуальный ПЛК (Master)
    192.168.1.10
    R500_Master
    Виртуальный ПЛК (Slave)
    192.168.1.11
    R500_Slave

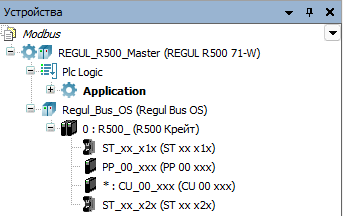

  • В среде разработки Astra.IDE создайте новый проект. Используя "Мастер конфигурации Regul" добавьте ПЛК - REGUL_R500_Master.

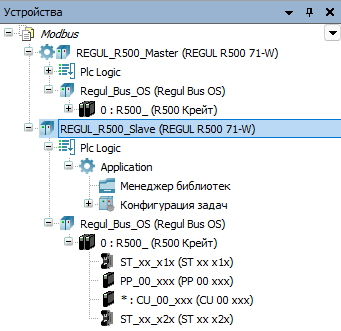

  • Используя "Мастер конфигурации Regul" добавьте в этот же проект второй ПЛК - REGUL_R500_Slave.

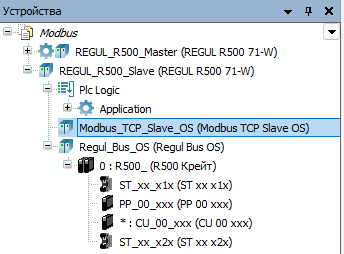

  • Добавьте контроллеру "REGUL_R500_Slave" компонент "Modbus_TCP_Slave_OS".

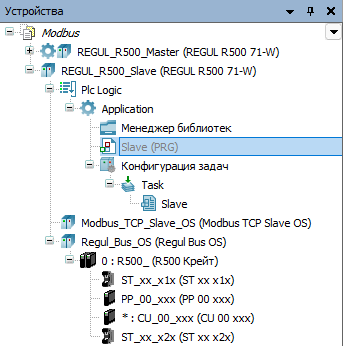

  • В приложении контроллера "REGUL_R500_Slave" переименуйте автоматически созданную программу "PLC_PRG" в "Slave".

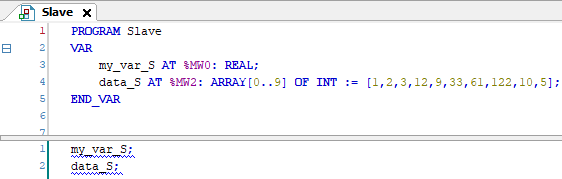

  • В программе "Slave" напишите код, представленный ниже.

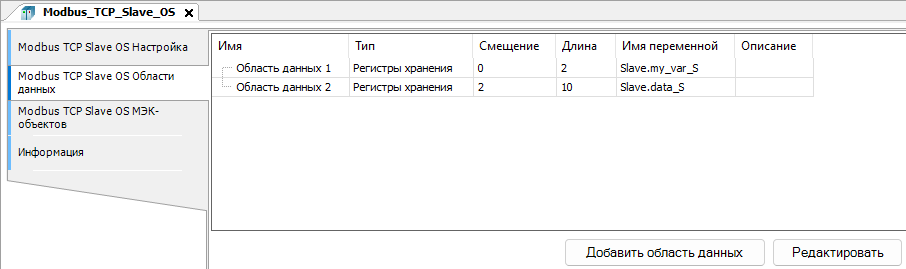

  • Откройте окно "Modbus_TCP_Slave_OS"  и во вкладке "Modbus TCP Slave OS Области данных" добавьте области данных, согласно картинке ниже.

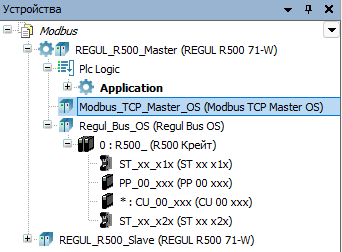

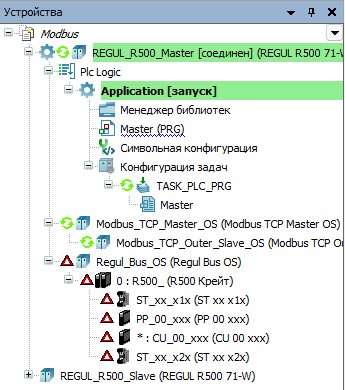

  • Добавьте контроллеру "REGUL_R500_Master" компонент "Modbus_TCP_Master_OS".

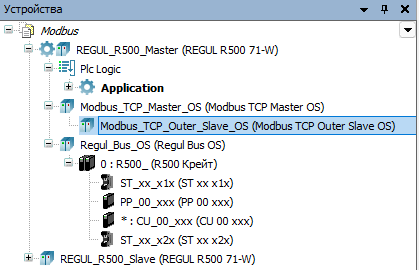

  • Добавьте контроллеру "REGUL_R500_Master" компонент "Modbus_TCP_Outer_Slave_OS".

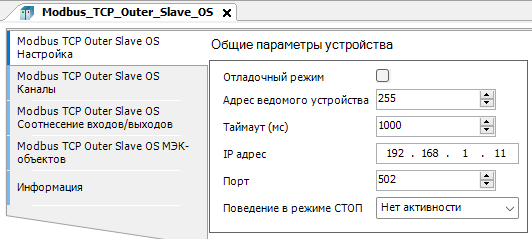

  • Откройте окно "Modbus_TCP_Outer_Slave_OS" и во вкладке"Modbus TCP Outer Slave OS Настройка" назначьте IP адрес Slave-устройства.

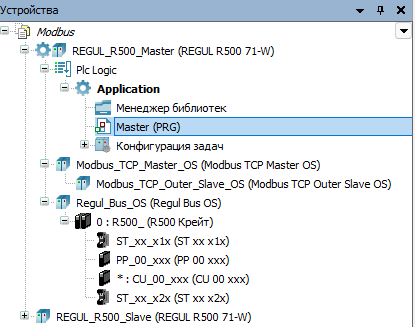

  • В приложении контроллера "REGUL_R500_Master" переименуйте автоматически созданную программу "PLC_PRG" в "Master".

  • В программе "Master" напишите код, представленный ниже.

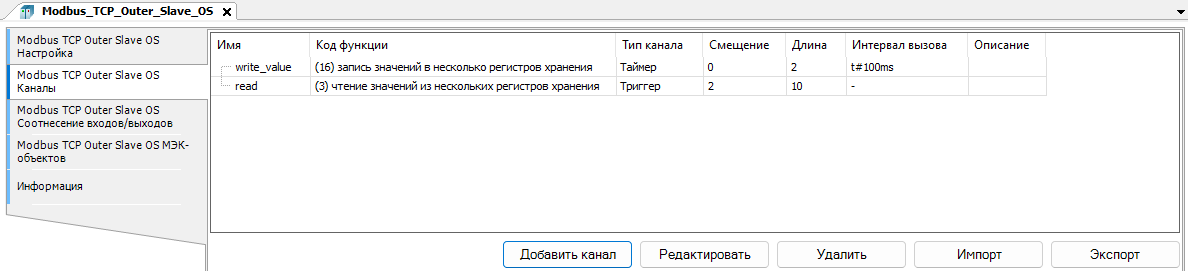

  • Откройте окно "Modbus_TCP_Outer_Slave" и во вкладке "Modbus TCP Outer Slave OS Каналы" добавьте каналы, согласно картинке ниже.

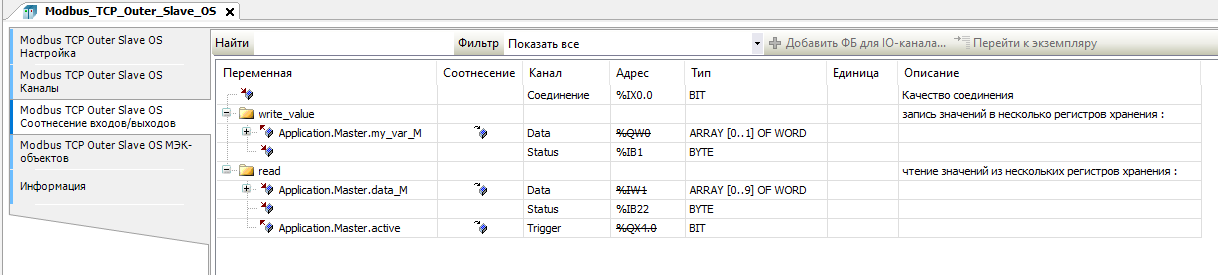

  • Перейдите во вкладку "Modbus TCP Outer Slave OS Соотнесение входов/выходов" и соотнесите переменные, согласно картинке ниже.

  • В ModBus_TCP_Outer_Slave_OS установите соотношение входов/выходов в окне "Всегда обновлять переменные" как показано ниже.

  • Измените интервал вызова задачи "TASK_PLC_PRG" приложение контроллера "REGUL_R500_Master"  на 1000 мс.

  • Сохраните и скомпилируйте проект.

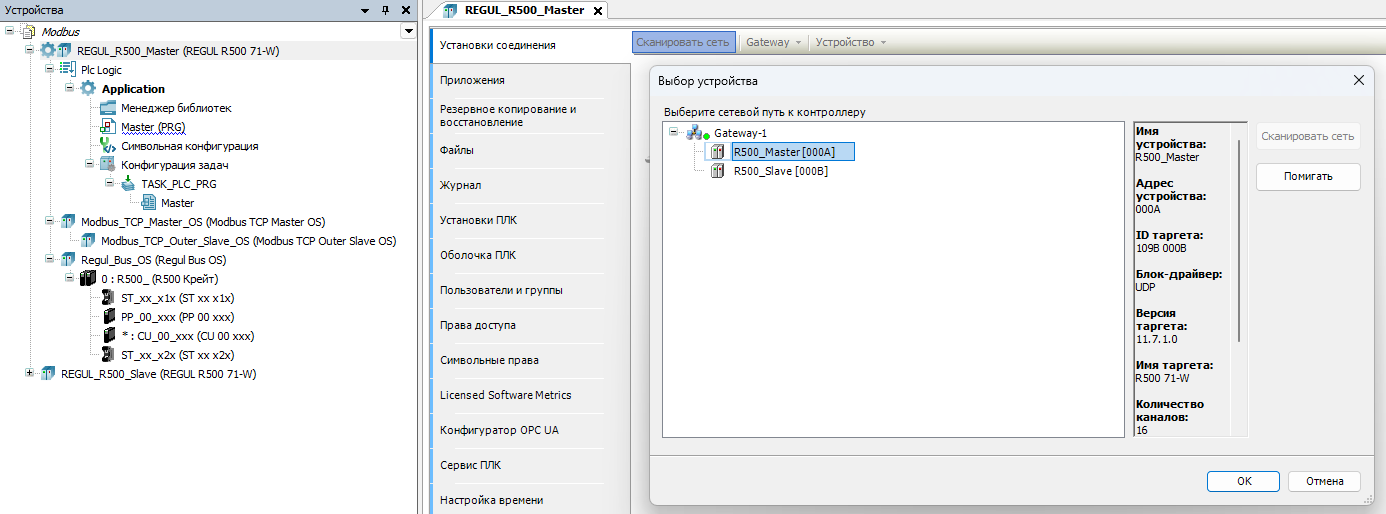

  • Откройте в окне "REGUL_R500_Master" вкладку "Установки соединения" и выберите сетевой путь к контроллеру "R500_Master".

  • Выполните логин к виртуальному ПЛК и загрузите в него приложение. Запустите приложение кнопкой "Старт".

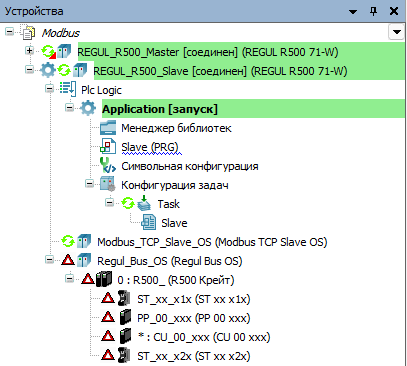

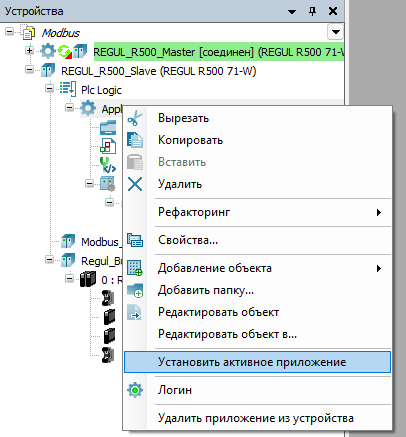

  • Установите активное приложение контроллера "REGUL_R500_Slave".

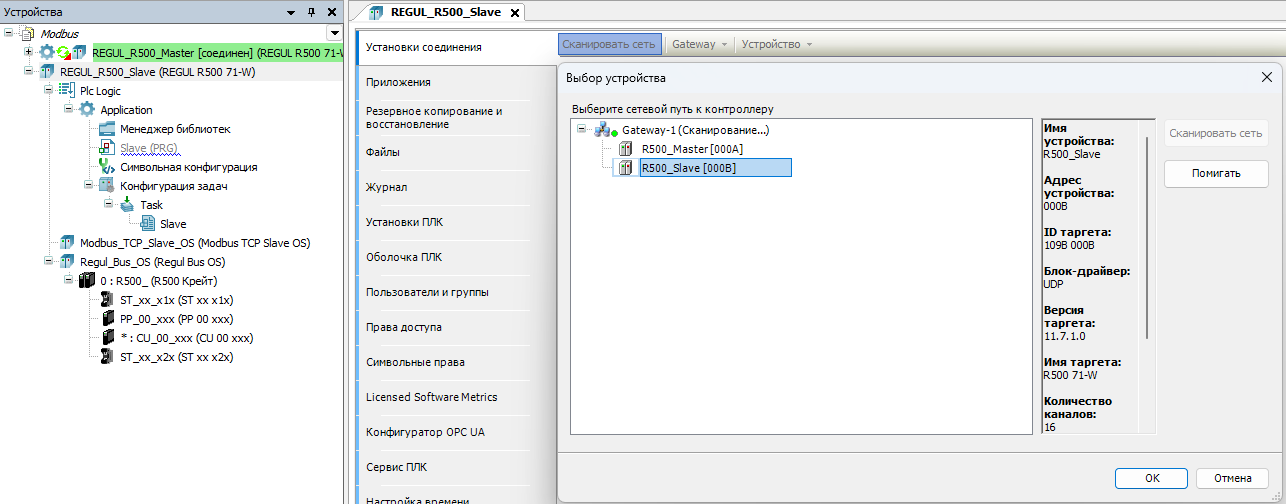

  • Откройте в окне "REGUL_R500_Slave" вкладку "Установки соединения" и выберите сетевой путь к контроллеру "R500_Slave".

  • Выполните логин к виртуальному ПЛК и загрузите в него приложение. Запустите приложение кнопкой "Старт".

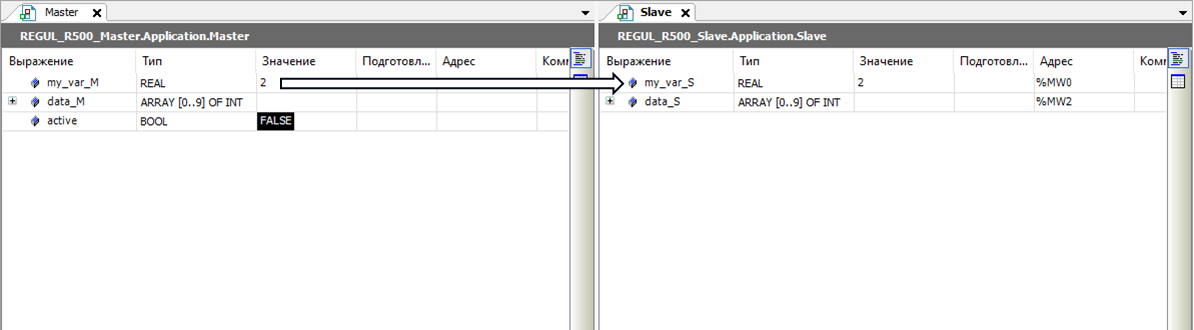

  • Проверьте что значение переменной "my_var_M" передается из контроллера "REGUL_R500_Master" в  переменную "my_var_S" контроллера "REGUL_R500_Slave".

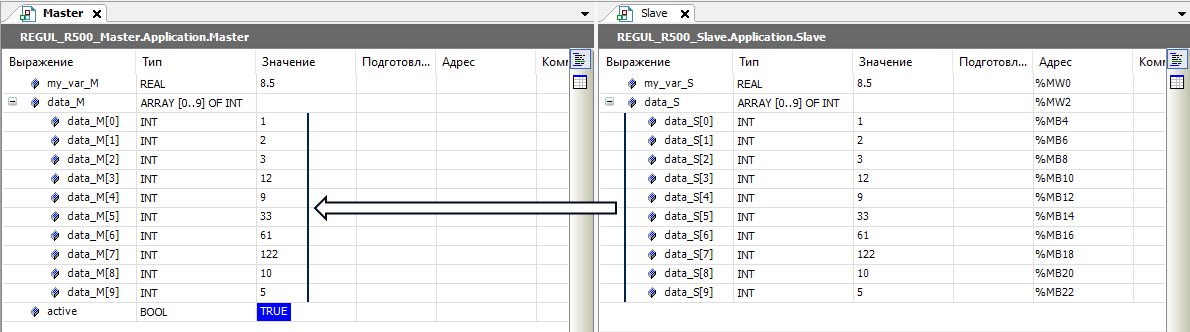

  • В программе "Master" задайте подготовленное значение TRUE переменной "active" и запишите значение в контроллер комбинацией клавиш Ctrl+F7. Убедитесь, что из программы "Slave" данные массива "data_S" были переданы в массив "data_M" программы "Master".
