5.6.5.7. FB_GDS_B1oo1 | СХЕМА ГОЛОСОВАНИЯ 1 ИЗ 1
Данный функциональный блок предназначен для обработки сигнала сработки IN_STS от инициатора защиты с учетом его статуса FLT_STS и положения деблокировочного ключа MOS_STS по схеме голосования 1 из 1.
Функционалом данного блока предусмотрена принудительная нормализация защитного выхода (TRIP_STS = FALSE) в случае недостоверного статуса сработавшего инициатора защиты или включенного положения его деблокировочного ключа.
Входные параметры
|
Входные параметры
|
Тип данных
|
Описание
|
|
IN_STS
|
BOOL
|
Сигнал сработки:
TRUE: срабатывание
FALSE: норма
|
|
FLT_STS
|
BOOL
|
Статус недостоверности:
TRUE: недостоверно
FALSE: норма
|
|
MOS_STS
|
BOOL
|
Статус деблокировочного ключа MOS:
TRUE: включен
FALSE: отключен
|
Выходные параметры
|
Выходные параметры
|
Тип данных
|
Описание
|
|
TRIP_STS
|
BOOL
|
Срабатывание:
TRUE: срабатывание
FALSE: норма
|
Таблица состояний
|
Вход
|
Выход
|
|
НОРМА
|
НОРМА
|
|
СРАБОТКА
|
СРАБОТКА
|
|
MOS
|
НОРМА
|
|
НЕДОСТОВЕРНОСТЬ
|
НОРМА
|

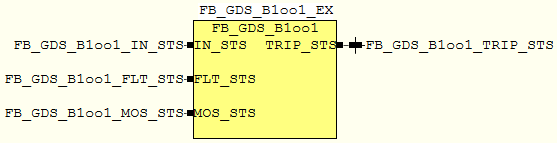

Типовая схема
