5.6.5.8. FB_GDS_B2oo2 | СХЕМА ГОЛОСОВАНИЯ 2 ИЗ 2
Данный функциональный блок предназначен для обработки сигналов сработки (входы IN_STS) от двух инициаторов защит с учетом их статуса (входы FLT_STS) и положения деблокировочного ключа (входы MOS_STS) по схеме голосования 2 из 2.
Функционалом данного блока предусмотрена принудительная нормализация защитного выхода (TRIP_STS = FALSE) в случае недостоверного статуса или включенного положения деблокировочного ключа обоих сработавших инициаторов защиты.
Входные параметры
|
Входные параметры
|
Тип данных
|
Описание
|
|
IN1_STS
|
BOOL
|
Сигнал сработки 1:
TRUE: срабатывание
FALSE: норма
|
|
FLT1_STS
|
BOOL
|
Статус недостоверности 1:
TRUE: недостоверно
FALSE: норма
|
|
MOS1_STS
|
BOOL
|
Статус деблокировочного ключа MOS1:
TRUE: включен
FALSE: отключен
|
|
IN2_STS
|
BOOL
|
Сигнал сработки 2:
TRUE: срабатывание
FALSE: норма
|
|
FLT2_STS
|
BOOL
|
Статус недостоверности 2:
TRUE: недостоверно
FALSE: норма
|
|
MOS2_STS
|
BOOL
|
Статус деблокировочного ключа MOS2:
TRUE: включен
FALSE: отключен
|
Выходные параметры
|
Выходные параметры
|
Тип данных
|
Описание
|
|
TRIP_STS
|
BOOL
|
Срабатывание:
TRUE: срабатывание
FALSE: норма
|
Таблица состояний
|
Вход 1
|
Вход 2
|
Выход
|
|
НОРМА
|
НОРМА
|
НОРМА
|
|
СРАБОТКА
|
НОРМА
|
НОРМА
|
|
СРАБОТКА
|
СРАБОТКА
|
СРАБОТКА
|
|
MOS
|
НОРМА
|
НОРМА
|
|
MOS
|
СРАБОТКА
|
СРАБОТКА
|
|
MOS
|
MOS
|
НОРМА
|
|
НЕДОСТОВЕРНОСТЬ
|
НОРМА
|
НОРМА
|
|
НЕДОСТОВЕРНОСТЬ
|
СРАБОТКА
|
СРАБОТКА
|
|
НЕДОСТОВЕРНОСТЬ
|
НЕДОСТОВЕРНОСТЬ
|
НОРМА
|
|
MOS
|
НЕДОСТОВЕРНОСТЬ
|
НОРМА
|

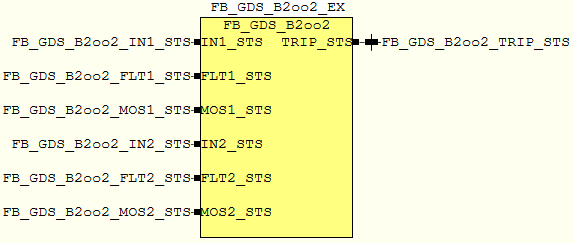

Типовая схема
