5.6.5.9. FB_GDS_B2ooN | СХЕМА ГОЛОСОВАНИЯ 2 ИЗ N
Данный функциональный блок предназначен для обработки сигналов сработки (входы IN_STS) от пяти инициаторов защит с учетом их статуса (входы FLT_STS) и положения деблокировочного ключа (входы MOS_STS) по схеме голосования 2 из N, где N = 5.
Функционалом данного блока предусмотрена деградация схемы, т.е. исключение инициатора защиты из голосования в случае его недостоверного статуса или включенного положения его деблокировочного ключа, вплоть до схемы 1 из 1 и принудительной нормализации блока (TRIP_STS = FALSE) в случае недостоверного статуса всех инициаторов защит.
Обобщенная схема голосования 2 из N: "2 из N" → "2 из (N-1)" → … → "2 из 2" → "1 из 1" → "Норма".
Входные параметры
|
Входные параметры
|
Тип данных
|
Описание
|
|
IN1_STS...
IN5_STS
|
BOOL
|
Сигнал сработки 1...5:
TRUE: срабатывание
FALSE: норма
|
|
FLT1_STS...
FLT5_STS
|
BOOL
|
Статус недостоверности 1...5:
TRUE: недостоверно
FALSE: норма
|
|
MOS1_STS...
MOS5_STS
|
BOOL
|
Статус деблокировочного ключа MOS1...MOS5:
TRUE: включен
FALSE: отключен
|
Выходные параметры
|
Выходные параметры
|
Тип данных
|
Описание
|
|
TRIP_STS
|
BOOL
|
Срабатывание:
TRUE: срабатывание
FALSE: норма
|

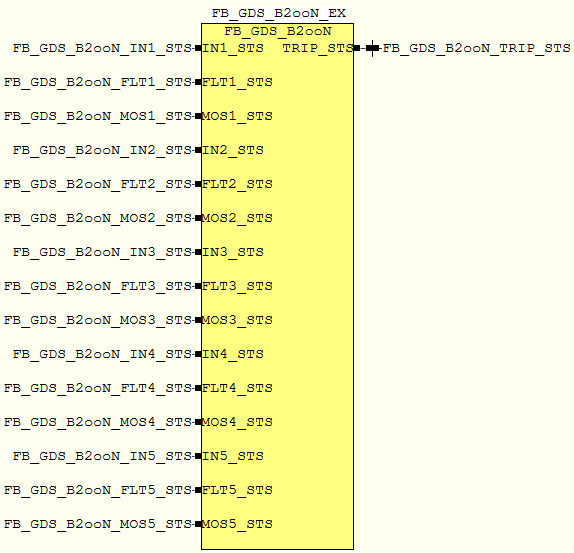

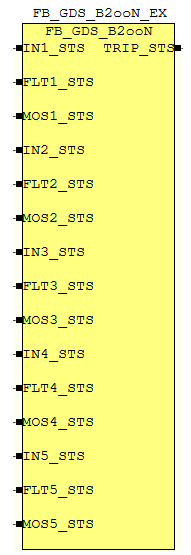

Типовая схема
