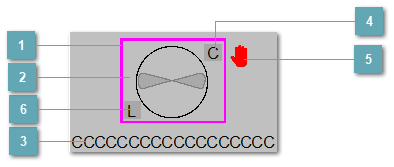

5.5.2.4.4.2.2. Мнемосимвол


5.5.2.4.4.2.2. Мнемосимвол
1

Внешняя рамка

Цветовая индикация состояния блока.

Цвет
Состояние
Красный
Блокировка процесса или срабатывание защиты
Оранжевый
Запрет технологического обслуживания
Бирюзовый
Режим калибровки
Синий
Режим маскирования тревог
2

Зона вызова панели блока

При нажатии открывается Окно Рабочее функционального блока.
3

Имя тега

Идентификатор функционального блока.
4

Индикатор режима

Индикатор режима функционального блока.
5

Символ "Рука"

Индикатор ручного режима. Символ "Рука" активен в ручном режиме.

Цвет
Состояние
Красный
Состояние "Недоступен" (вход AVAIL = FALSE) или защитное отключение (вход SAFE_TRIP = TRUE) или блокировка процесса (вход PROC_PIL = TRUE).
Зеленый
Нормальное состояние (входы AVAIL = TRUE и SAFE_TRIP = FALSE и PROC_PIL = FALSE) в одном из следующих режимов: ручной (MAN), ручной с ручной инициализацией (MAN_IMAN) или ручной с включенным отслеживанием (MAN_TRK).
Символ скрыт

Нормальное состояние (входы AVAIL = TRUE и SAFE_TRIP = FALSE и PROC_PIL = FALSE) в остальных режимах.
6

Индикатор режима

Индикатор режима управления функционального блока:
Символ L – локальный;
Символ R – дистанционный.

Порядок приоритетности отображения: пурпурный, бирюзовый, красный, оранжевый, желтый, синий.

Динамические представления сигнализаций


Графическое отображение
Описание
Остановлен.
Внешний круг: серый; Лопасти: серый

Остановлен, подана команда пуска.
Внешний круг: белый; Лопасти: серый
Запущен.
Внешний круг: белый; Лопасти: белый
Запущен, подана команда на останов.
Внешний круг: серый; Лопасти: белый
Отклонение по аварийному сигналу.
Внешний круг: красный; Лопасти: красный; Рамка: красный
Режим технологического обслуживания.
Рамка: оранжевый
Режим калибровки.
Рамка: бирюзовый
Режим маскирования тревог.
Рамка: синий
Ошибка входа/выхода.
Внешний круг: пурпурное; Лопасти: пурпурный

Нет связи.
Внешний круг: пурпурное; Лопасти: пурпурный
