5.6.4.1.1.3.2. Мнемосимвол

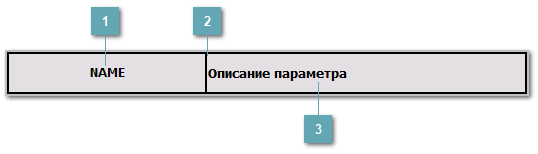

Представление 1

Отображает название тега.

При нажатии на зону вызова рабочего окна открывается рабочее окно блока.

Индикатор состояния функционального блока.

При нажатии кнопки будет подана команда на испытание. Кнопка активна после включения режима испытаний.

Отображает название тега.

Индикатор состояния функционального блока.

Задаваемое значение описание действующей блокировки (комментарий).

Графическое отображение	Описание
	Нет связи. Рамка: пурпурный
	Нормальные условия (не подтверждено). Рамка: серый мигающий; Текст: зеленый
	Нормальные условия (подтверждено). Рамка: серый немигающий; Текст: зеленый
	Сигнализация о плохом статусе (не подтверждено). Рамка: пурпурный мигающий
	Сигнализация о плохом статусе (подтверждено). Рамка: пурпурный немигающий
	Критическая (аварийная) сигнализация (не подтверждено). Рамка: красный мигающий; Текст: красный
	Критическая (аварийная) сигнализация (подтверждено). Рамка: красный немигающий; Текст: красный
	Опробование выхода. Рамка: серый немигающий; Текст: зеленый

Графическое отображение	Описание
	Нет связи. Рамка: пурпурный
	Нормальные условия. Рамка: зеленый немигающий
	Сигнализация о плохом статусе. Рамка: пурпурный немигающий
	Критическая (аварийная) сигнализация. Рамка: красный немигающий
