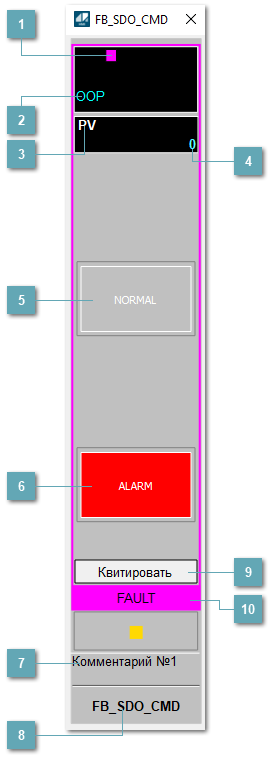

 Метка тегаМетка тега окрашивается в соответствии с цветовой схемой и приоритетами срабатывания тревог.
|
Цвет
|
Состояние
|
|
Мигающий зеленый
|
|
Нормализация тревог и/или сигнализаций (не подтверждено)
|
|
Немигающий зеленый
|
|
Отсутствие тревог и сигнализаций
|
|
Мигающий красный
|
|
Критическая/аварийная сигнализация (не подтверждено)
|
|
Немигающий красный
|
|
Критическая/аварийная сигнализация (подтверждено)
|
|
Мигающий пурпурный
|
|
Плохой статус сигнала (не подтверждена)
|
|
Немигающий пурпурный
|
|
Плохой статус сигнала (подтверждена)
| |
|
 Состояние тревогиИндикатор состояния тревоги функционального блока.
|
|
 Технологический параметрОбозначение технологического параметра (PV).
|
|
 Значение технологического параметраТекущее значение технологического параметра PV.
|
|
 Индикатор "NORMAL"Индикатор будет подсвечен зеленым (предустановленным) цветом, если нет сформированного сигнала тревоги.
|
|
 Индикатор "ALARM"Индикатор будет подсвечен красным (предустановленным) цветом, если сформирован сигнал тревоги.
|
|
 Комментарий тегаЗадаваемый комментарий тега.
|
|
 Имя тегаИдентификатор функционального блока.
|
|
 Кнопка квитированияПри нажатии на кнопку выполняется команда квитирования сообщений тревог, если есть хотя бы одно неквитированное сообщение о тревоге.
|
|
 Рамка рабочей меткиС помощью данной рамки осуществляется индикация основных состояний блока:
При установленном деблокировочном ключе цвет рамки - голубой, индикатор - MOS.
При отказе датчика цвет рамки - пурпурный, индикатор - FAULT.
При снятом деблокировочном ключе и нормальном состоянии датчика рамка отсутствует.
|
|
